Готовая станция обезжелезивания c аэрацией 0,5 куб.м/ч (Ecoferox, авт. клапан управления Runxin)

Описание

Система очистки воды включает в себя совокупность типовых фильтров для воды в данном регионе, районе, области. Для Московского и близлежащих регионов для очистки воды из скважины характерны превышения в исходной воде железа, жесткости, мутности, цветности, местами запаха, марганца и органики. Поэтому типовая комплектация фильтров для воды из скважины подходит в 75% случаев в указанных регионах.

В подавляющем большинстве артезианских и песочных скважин присутствует железо в двухвалентоном виде (прозрачная вода). Поэтому для очистки воды из скважины от двухвалентного железа его нужно сначала окислить до трехвалентного состояния, т.е. до состояния желтой, рыжей или коричневой воды. Для этого используется аэрационная колонна (аэратор) с компрессором для насыщения воды кислородом воздуха и отдувки неприятного запаха. При таком активном насыщении воды кислородом воздуха происходит ускорение окисления марганца, сероводорода, железа, а для окончательного удаления железа, мутности, цветности используется фильтр обезжелезиватель.

На фильтре обезжелезивателе полностью удаляется железо из воды, а также мутность и цветность. После фильтрации определенного количества воды (рассчитывается индивидуально) фильтр по удалению железа автоматически переключается в режим обратной промывки и все что было накоплено за время эксплуатации смывается в канализацию. Поэтому крайне важно чтобы система обезжелезивания промывалась вовремя и при давление в системе водоснабжения от 2,5-6 атм.

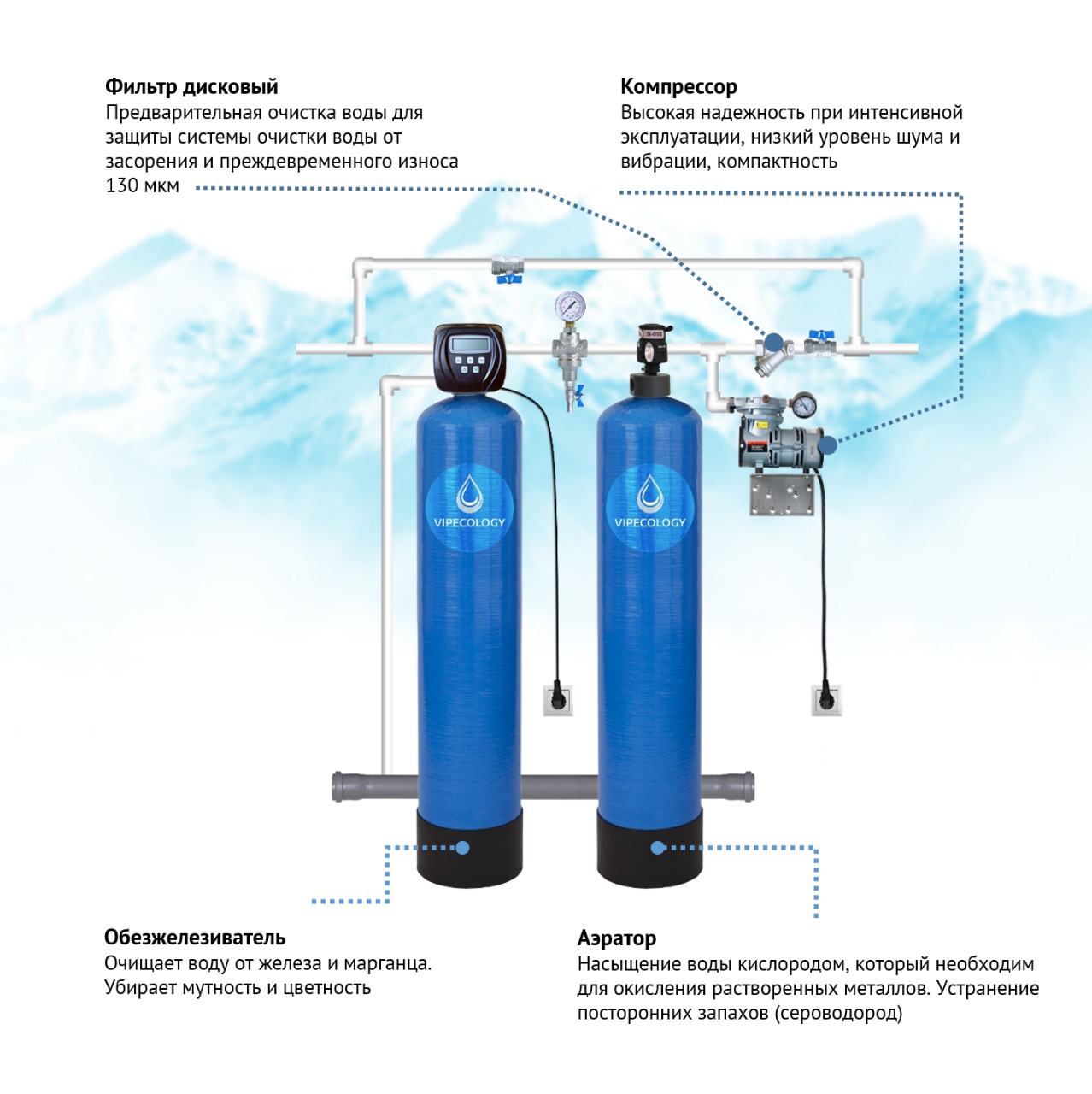

1) Первая ступень очистки – Фильтр дисковый 1», задерживает механические примеси размером более 130 мкм. Предварительная очистка воды для защиты системы очистки воды от засорения и преждевременного износа. Присоединительные размеры (вход/выход): 1″

2) Вторая ступень очистки — Аэрационная колонна предназначена для насыщения водопроводной, скважинной или колодезной воды кислородом, необходимым для окисления металлических примесей, отделения углекислого газа, сероводорода и других веществ. Модель оснащена датчиком потока, поэтому включение и отключение аэрационной колонны происходит в автоматическом режиме. Во время прохождения воды через станцию водоподготовки, датчик потока срабатывает, и подавая питание, включает воздушный компрессор. Компрессор по трубке, через обратный клапан, начинает нагнетать под давлением (до 6 атм.) в трубу с водой — кислород. Таким образом, очищаемая вода смешивается с пузырьками воздуха и через вход в распределительный оголовок попадает в корпус аэрационной колонны. Внутри корпуса аэрационной колонны происходит процесс взаимодействия воды с кислородом. Примеси (сероводород, углекислый газ и т.д.) через воздушный коллектор оголовка аэратора поступают на воздуха-отделительный клапан и удаляются в дренажную систему. Окисленное железо и марганец, через выход оголовка аэрации, поступают на следующую ступень станции водоподготовки (зачастую на установку обезжелезивания воды) для завершающего до окисления и полного удаления. Когда расход воды отсутствует, воздушный компрессор тоже не работает и воздух не нагнетается в корпус системы аэрации воды.

3) Третья ступень очистки — Фильтр Обезжелезиватель для воды оснащён автоматическим таймерным клапаном управления Runxin TMF67P1, который осуществляет регенерацию(промывку) фильтрующего материала автоматически, по истечении установленных дней между регенерациями. Режимы, время начала промывки и количество дней работы фильтра между регенерациями вводиться пользователем или монтажником, перед вводом обезжелезивателя в эксплуатацию. Необходимый промежуток времени между промывками фильтра для воды от железа рассчитывается специалистом, исходя из показателей анализа воды и свойств фильтрующего материала. Меню предусматривает все настройки на английском языке.

Очистку воды в фильтре Обезжелезивателе для воды осуществляет Фильтрующий материал Ecoferox. Промывается данный фильтра-материал автоматически, путём взрыхления фильтрующего слоя обратным током входящей воды, не требуя дополнительных реагентов. В процессе промывки осаждённое железо и другие примеси смываются напором воды через дренажный выход управляющего клапана в канализационную систему. В период промывки не рекомендуется использовать выходящую воду из фильтра. По этой причине за частую время начала регенерации фильтра устанавливают в ночное время суток, когда вероятность пользования холодной водой минимальная.

Комплектация:

• Колонна 0844 с верхним резьбовым выходом 2 1/2″- 2 шт.
• Управляющий клапан Runxin TMF67P1 (фильтрация) — 1 шт.
• Фильтрующий материал Ecoferox – 1 мешок 20 л.
• Дистрибьютор (водоподъёмная трубка) — 1 шт.
• Кварцевый песок 2-5 мм – 5 кг.
• Воздушный клапан UNIRAIN VENT.ARV-1″ BSP — 1 шт.
• Оголовок аэрационной колонны в сборе (пневмоклапан) – 1 шт.
• Компрессор Air Pump 0844 AS19 Brio USA — 1 шт.
• Кронштейн для установки компрессора – 1 шт.
• Комплект для подключения компрессора – 1 шт.
• Датчик потока воды Brio 2000M Italy- 1 шт.
• Крепежи, трубки, фитинги — комплект.
• Инструкция — 1 шт.

Клапан управления фильтрацией по таймеру TMF67P1:

• Производительность: 4 м3/час.
• Температура воды: 5-50°C.
• Рабочее давление: 1,5-6 бар.

Клапан автоматического управления применяется в системах обезжелезивания воды. Имеет стойкость к истиранию, меньшую подверженность коррозии.

Клапан управления Runxin TMF67 (P1) дополнительно требует стеклопластиковую колонну с верхним резьбовым выходом 2 1/2″, а также какой-либо фильтрующий наполнитель (МЖФ, активированный уголь и др.). После сбора системы клапан подключается к трубам исходной и очищенный воды, а также к дренажному сливу для процесса промывки наполнителя.

• Присоединительные размеры: 1″, 2 1/2″.
• Подходящие корпуса фильтров: 6″-14″.
• Водоподъемная трубка: 1.05″ (27 мм).

Для автоматизации процесса очистки клапан управления использует 3 режима работы: сервис, обратная промывка, прямая промывка. Промывка обеспечивает вымывание загрязнений из наполнителя, позволяя использовать его без замены множество раз. Для запуска промывки в автоматическом режиме в блок управления встроен таймер, настраивающийся пользователем перед работой клапана.

Преимуществами автоматических клапанов RUNXIN является:

• невысокая стоимость;
• высокое качество и многоуровневая проверка качества оборудования;
• легкость программирования;
• надежность и эффективность контроля работы фильтра и промывки фильтрующей среды;
• защита от агрессивных сред контактирующих элементов оборудования;
• возможность работы с очисткой горячей воды;
• широкий ассортимент электронных, электромеханических контроллеров, механических клапанов (ручных);
• минимальное потребление электроэнергии.

Преимуществами фильтрующей среды Ecoferox является:

• Длительный срок службы. Экоферокс служит не менее 10 лет, ежегодные потери менее 2%.
• Экоферокс работает со всеми видами окислителей — гипохлорит натрия, хлор, озон и др.
• Предварительное хлорирование не уменьшает активность Экоферокса.
• Наличие сероводорода не препятствует работе Экоферокса. Сероводород окисляется до элементарной серы и задерживается в слое фильтрующей загрузки.
• Экоферокс работает при низком рН от 6,0
• Экоферокс увеличивает ресурс ионообменных смол. Фильтроцикл возрастает в 2-4 раза, значительно снижается загрязнение смол железом.
• Экоферокс эффективно удаляет все виды железа (концентрации до 50 мг/л), в том числе двухвалентное, трехвалентное, коллоидное, органическое и бактериальное.
• Высокая грязеёмкость. Фильтроцикл составляет в среднем 380-400 м3/м, что в 3-6 раз выше в сравнение с песчаными фильтрами.
