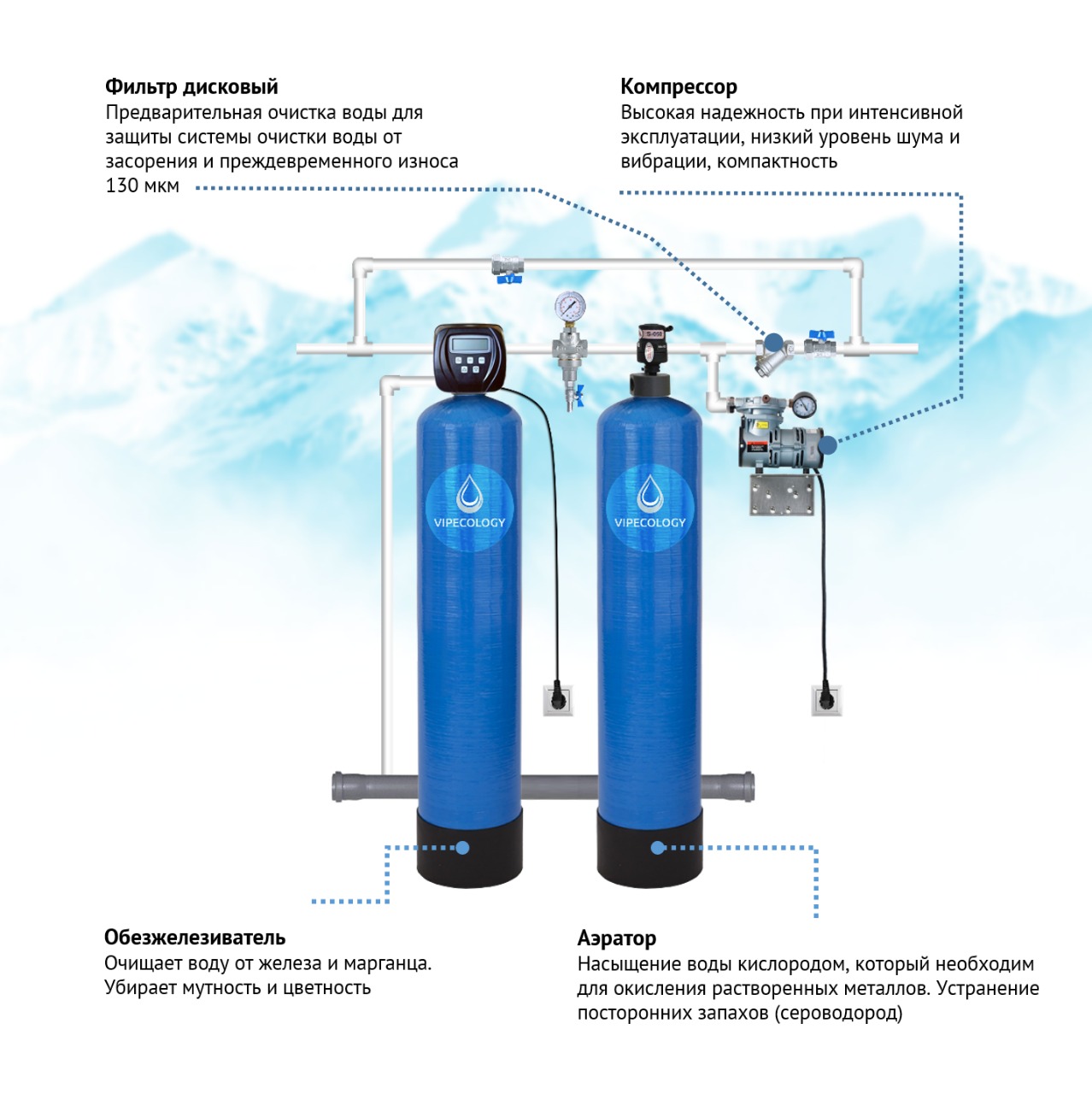

Готовая станция обезжелезивания c аэрацией 2,0 куб.м/ч (Ecoferox, авт. клапан управления Clack)

Описание

1) Первая ступень очистки – фильтр дисковый 1», задерживает механические примеси размером более 130 мкм. Предварительная очистка воды для защиты системы очистки воды от засорения и преждевременного износа. Присоединительные размеры (вход/выход): 1″.

2) Вторая ступень очистки — Аэрационная колонна 1054 предназначена для насыщения водопроводной, скважинной или колодезной воды кислородом, необходимым для окисления металлических примесей, отделения углекислого газа, сероводорода и других веществ. Модель оснащена датчиком потока, поэтому включение и отключение аэрационной колонны происходит в автоматическом режиме.

Во время прохождения воды через станцию водоподготовки, датчик потока срабатывает, и подавая питание, включает воздушный компрессор. Компрессор по трубке, через обратный клапан, начинает нагнетать под давлением (до 6 атм.) в трубу с водой — кислород. Таким образом, очищаемая вода смешивается с пузырьками воздуха и через вход в распределительный оголовок попадает в корпус аэрационной колонны. Внутри корпуса аэрационной колонны происходит процесс взаимодействия воды с кислородом. Примеси (сероводород, углекислый газ и т.д.) через воздушный коллектор оголовка аэратора поступают на воздуха-отделительный клапан и удаляются в дренажную систему. Окисленное железо и марганец, через выход оголовка аэрации, поступают на следующую ступень станции водоподготовки (зачастую на установку обезжелезивания воды) для завершающего до окисления и полного удаления. Когда расход воды отсутствует, воздушный компрессор тоже не работает и воздух не нагнетается в корпус системы аэрации воды.

3) Третья ступень очистки 1354— Фильтр Обезжелезиватель для воды оснащён автоматическим таймерным клапаном управления Clack WS1 V1CIBMZ, который осуществляет регенерацию(промывку) фильтрующего материала автоматически, по истечении установленных дней между регенерациями. Режимы, время начала промывки и количество дней работы фильтра между регенерациями вводиться пользователем или монтажником, перед вводом обезжелезивателя в эксплуатацию. Необходимый промежуток времени между промывками фильтра для воды от железа рассчитывается специалистом, исходя из показателей анализа воды и свойств фильтрующего материала. Меню предусматривает все настройки на английском языке.

Очистку воды в фильтре Обезжелезивателе для воды осуществляет Фильтрующий материал Ecoferox. Промывается данный фильтра-материал автоматически, путём взрыхления фильтрующего слоя обратным током входящей воды, не требуя дополнительных реагентов. В процессе промывки осаждённое железо и другие примеси смываются напором воды через дренажный выход управляющего клапана в канализационную систему. В период промывки не рекомендуется использовать выходящую воду из фильтра. По этой причине за частую время начала регенерации фильтра устанавливают в ночное время суток, когда вероятность пользования холодной водой минимальная.

Комплектация:

• Колонна 1354 с верхним резьбовым выходом 2 1/2″- 2 шт.
• Управляющий клапан Clack WS1 V1CIBMZ (фильтрация) — 1 шт.
• Фильтрующий материал Ecoferox – 3 мешка 60 л.
• Дистрибьютор (водоподъёмная трубка) — 1 шт.
• Кварцевый песок 2-5 мм – 12 кг.
• Воздушный клапан UNIRAIN VENT.ARV-1″ BSP — 1 шт.
• Оголовок аэрационной колонны в сборе (пневмоклапан) – 1 шт.
• Компрессор Air Pump 1054 AS19 Brio USA — 1 шт.
• Кронштейн для установки компрессора – 1 шт.
• Комплект для подключения компрессора – 1 шт.
• Датчик потока воды Brio 2000M Italy- 1 шт.
• Крепежи, трубки, фитинги — комплект.
• Инструкция — 1 шт.

Клапан управления фильтрацией по таймеру Clack WS1 V1CIBMZ:

Блок управления на фильтрацию с водосчетчиком, пятикнопочный, программируемый контроллер с памятью. Простой и надежный, особенностью является унификация комплектующих между собой, что позволяет существенно упростить обслуживание и ремонт оборудования в процессе эксплуатации.

Блок управления снабжен монохромных, трехстрочным LCD дисплеем.

Блок управления запрограммирован для работы как фильтр, возможно проведение регенерации только в направлении «сверху — вниз» или только обратной промывки. Управляющий клапан поставляется в исполнении «с водосчетчиком» (регенерация осуществляется при прохождении заданного объема воды или регенерации по времени (вводится число дней между регенерациями (1-99) или выбирается день (дни) недели).

• Диаметр портов: 1″.
• Допустимые диаметры баллонов: 8÷16″.
• Рабочее напряжение: 24 В.
• Производительность: 6 м3/ч.
• Рабочая температура: 4÷40°С.
• Макс. рабочее давление: 8 атм.
• Масса: 2,1 кг.

Преимуществами автоматических клапанов Clack является:

• варианты проведения регенерации по таймеру, по объёму, от внешнего сигнала, немедленная и отложенная, противоточная регенерация
• высокая надежность автоматики, которая достигается благодаря использованию современных технологий и материалов, а также безупречному качеству сборки
• 9-ти стадийная регенерация
• возможность изменения продолжительности и последовательности всех стадий работы: гибкая настройка промывки позволяет эффективно очищать фильтр, не нанося вред автономным системам канализации
• полная совместимость с новыми и модернизированными продуктами Clack Corporation: внешним устройством NHWB и 3-ходовым устройством для TWIN систем умягчения
• наличие режима «диагностика» и «архив», которые позволяют наиболее качественное производить обслуживание фильтра

Преимуществами фильтрующей среды Ecoferox является:

• Длительный срок службы. Экоферокс служит не менее 10 лет, ежегодные потери менее 2%.
• Экоферокс работает со всеми видами окислителей — гипохлорит натрия, хлор, озон и др.
• Предварительное хлорирование не уменьшает активность Экоферокса.
• Наличие сероводорода не препятствует работе Экоферокса. Сероводород окисляется до элементарной серы и задерживается в слое фильтрующей загрузки.
• Экоферокс работает при низком рН от 6,0
• Экоферокс увеличивает ресурс ионообменных смол. Фильтроцикл возрастает в 2-4 раза, значительно снижается загрязнение смол железом.
• Экоферокс эффективно удаляет все виды железа (концентрации до 50 мг/л), в том числе двухвалентное, трехвалентное, коллоидное, органическое и бактериальное.
• Высокая грязеёмкость. Фильтроцикл составляет в среднем 380-400 м3/м, что в 3-6 раз выше в сравнение с песчаными фильтрами.
