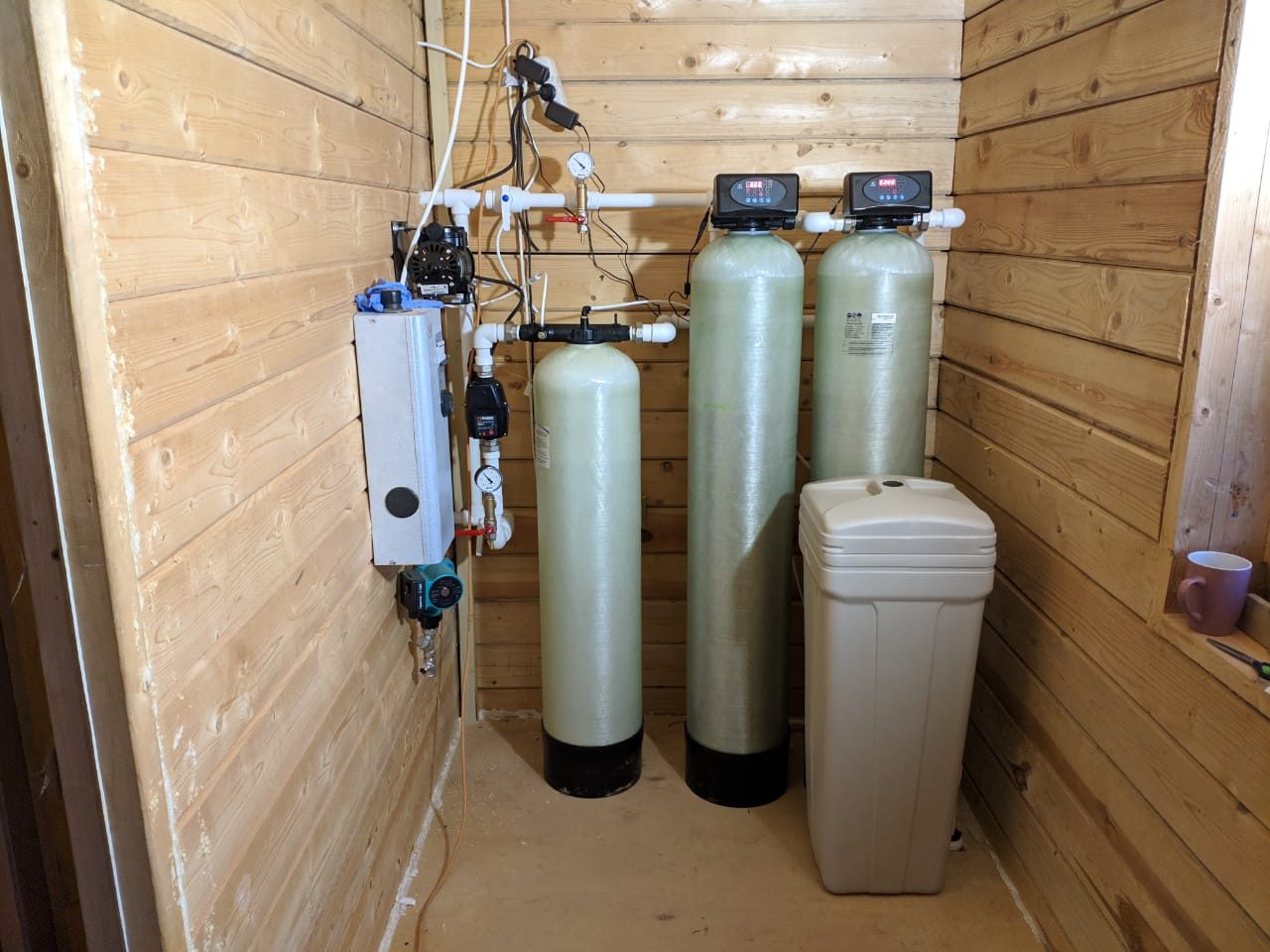

Готовая станция очистки воды на 1 куб. м/ч (Блок управления Runxin)

Описание

Система очистки воды включает в себя совокупность типовых фильтров для воды в данном регионе, районе, области. Для Московского и близлежащих регионов для очистки воды из скважины характерны превышения в исходной воде железа, жесткости, мутности, цветности, местами запаха, марганца и органики. Поэтому типовая комплектация фильтров для воды из скважины подходит в 75% случаев в указанных регионах.

В подавляющем большинстве артезианских и песочных скважин присутствует железо в двухвалентоном виде (прозрачная вода). Поэтому для очистки воды из скважины от двухвалентного железа его нужно сначала окислить до трехвалентного состояния, т.е. до состояния желтой, рыжей или коричневой воды. Для этого используется аэрационная колонна (аэратор) с компрессором для насыщения воды кислородом воздуха и отдувки неприятного запаха. При таком активном насыщении воды кислородом воздуха происходит ускорение окисления марганца, сероводорода, железа, а для окончательного удаления железа, мутности, цветности используется фильтр обезжелезиватель.

На фильтре обезжелезивателе полностью удаляется железо из воды, а также мутность и цветность. После фильтрации определенного количества воды (рассчитывается индивидуально) фильтр по удалению железа автоматически переключается в режим обратной промывки и все что было накоплено за время эксплуатации смывается в канализацию. Поэтому крайне важно чтобы система обезжелезивания промывалась вовремя и при давление в системе водоснабжения от 2,5-6 атм.

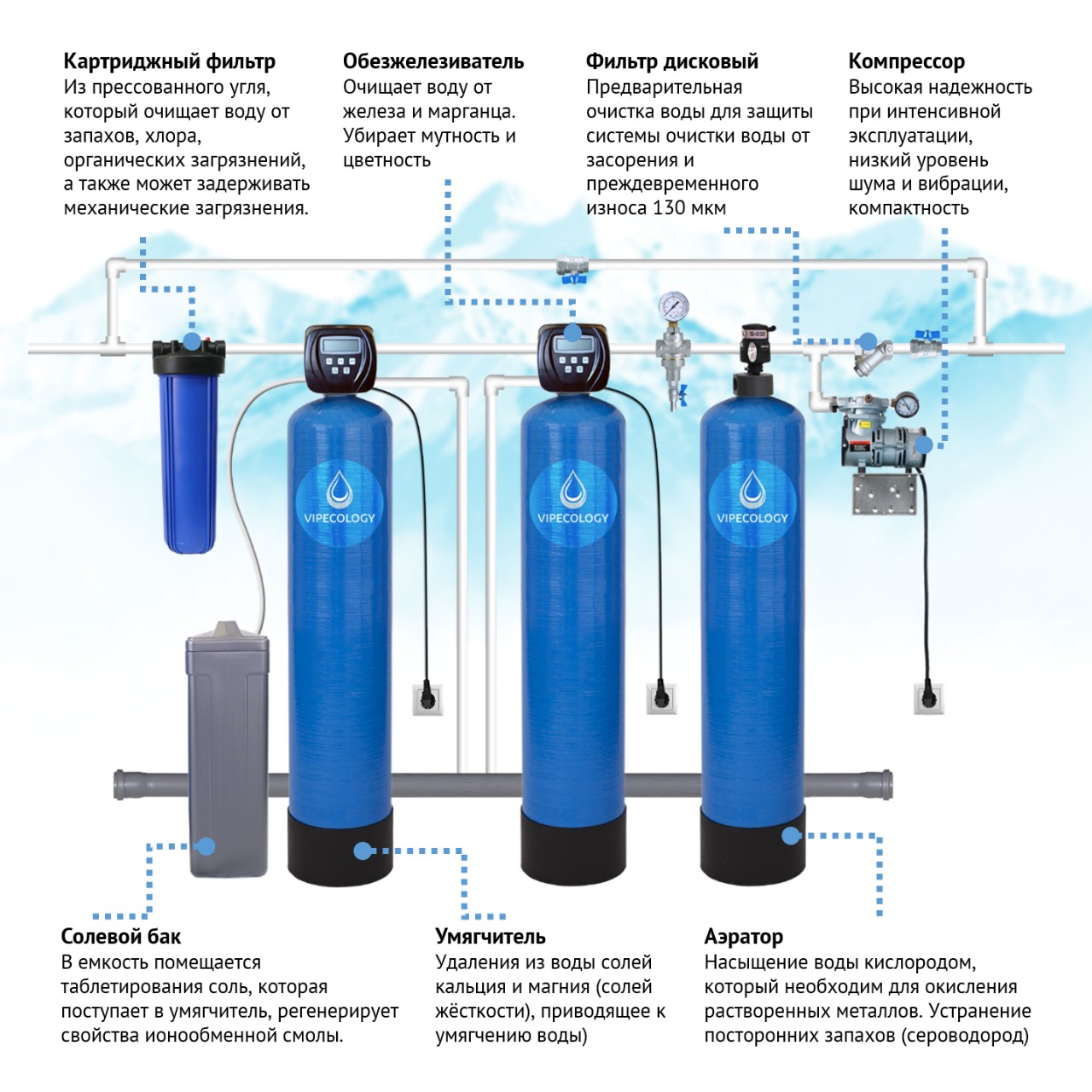

1) Первая ступень очистки – фильтр дисковый 1», который задерживает механические примеси размером более 130 мкм. Это позволяет системе работать дольше и предотвращает раннее засорение.

2) Автоматическая система аэрации воды 0844 AS19-Brio предназначена для смешивания кислорода с водой из скважины, колодца, водоёма или иного источника водозабора.

Принцип работы напорной системы аэрации воды 0844 AS19-Brio:

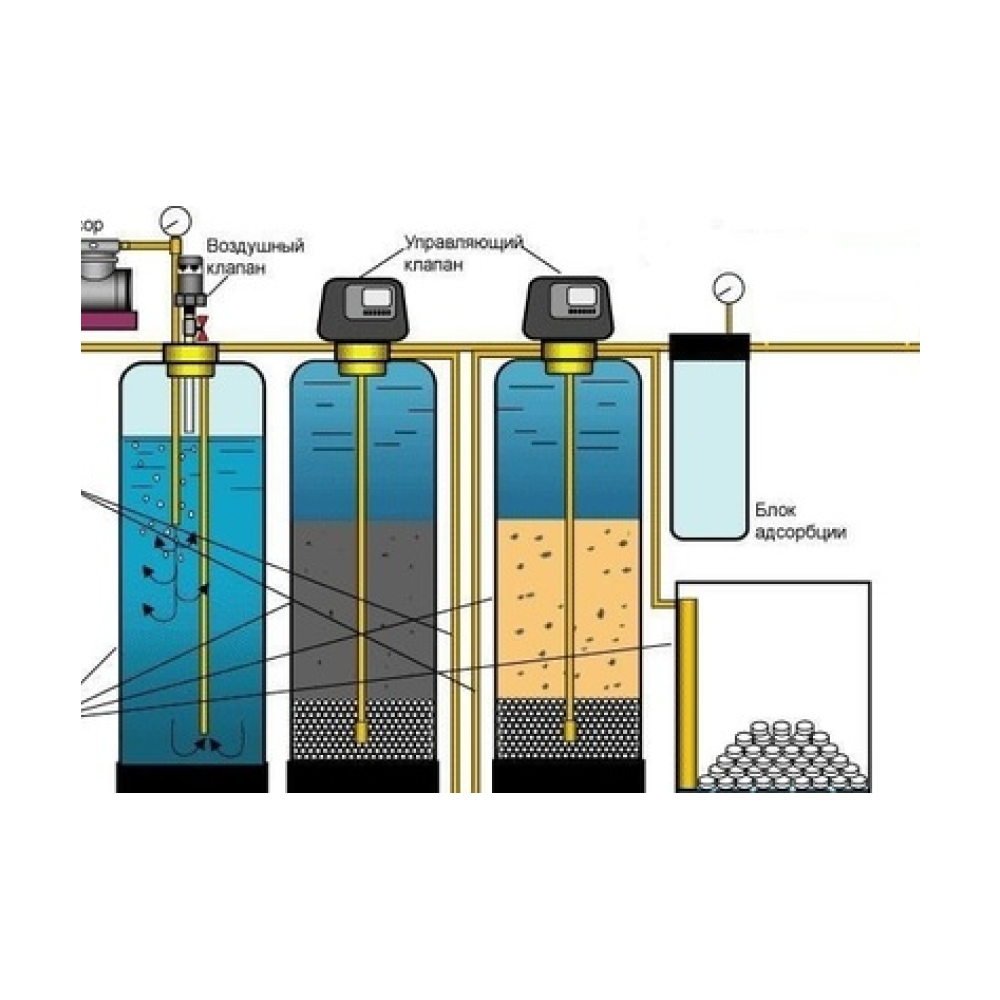

Во время прохождения воды через станцию водоподготовки, датчик потока срабатывает, и подавая питание, включает воздушный компрессор AS19-Brio. Данный компрессор при этом, по трубке, через обратный клапан, начинает нагнетать под давлением (до 6 атм.) в трубу с водой — кислород. Таким образом, очищаемая вода смешивается с пузырьками воздуха и, через вход в распределительный оголовок, попадает в корпус аэрационной колонны. Далее, внутри корпуса аэрационной колонны происходит процесс взаимодействия воды с кислородом. Отдуваемы примеси (сероводород, углекислый газ и т.д.) через воздушный коллектор оголовка аэратора поступают на воздуха-отделительный клапан и удаляются в дренажную систему. А окисленное железо и марганец, через выход оголовка аэрации, поступают на следующую ступень станции водоподготовки (зачастую на установку обезжелезивания воды) для завершающего до окисления и полного удаления. Когда расход воды отсутствует, воздушный компрессор AS19-Brio тоже не работает и воздух не нагнетается в корпус системы аэрации воды.

Напорная система аэрации воды 0844 AS19-Brio в комплекте поставки включает

• Корпус фильтра 0844 — 2,5» (верх) — 1 шт.
• Оголовок аэрационной колонны 96-110 (пневмоклапан) — 1 шт.
• Ниппель — 2 шт.
• Переходник 3/4″ — 1 шт.
• Кран шаровый 3/4″ ВВ — 1 шт.
• Труба Аlphacan PVC(25)PN16 — 1,5 шт.
• Труба Аlphacan PVC D16 бел. — 1 шт.
• Клапан воздухоотводный — 1 шт.
• Штуцер Aquapro CN-B3/8tube x 1/8male — 1 шт.
• Компрессор для аэрации бытовой 230В AS19-Brio — 1 шт.
• Клапан регулировочный AIR PUMP РR-25-100 (к компрессору) — 1 шт.
• Кронштейн УДВ-0,5/1 — 1 шт.
• Ниппель переходной Aquapro NIPPLE-14 — 1 шт.
• Коннектор AIR PUMP 25-6-4P-PG (для компрессора) — 2 шт.
• Обратный клапан AIR PUMP CV-4-K — 1 шт.
• Переходник с 1″ на 1/4″ Aquapro F-1 (фитинг) — 1 шт.
• Трубка для реагентной линии 3/8″ — 2 шт.
• Электронное реле потока РЭП-2-УК-8-250 — 1 шт.
• ZENNER счетчик DN15 с имп. выходом (1л/имп) в сборе — 1 шт.
• ABB R1/2″ (гайки накидные) — 1 шт.

Срок службы напорной системы аэрации воды 0844 AS19-Brio — до 10 лет.

3)Фильтр обезжелезиватьль 1054/71B c с автоматической регенерацией по времени. Регенерация – промывка обратным потоком воды.

Наполнитель:

• Фильтрующий сорбент EcoFerox – 40л.
• Кварцевый гравий – 10 кг.

Регенерация – промывка обратным током воды раз в три дня.

Ресурс использования материала – 5 лет.

Комплектация:

• Колонна 1054 с дренажной распределительной системой – 1шт.
• Автоматический блок управления Runxin 71B – 1 шт.

4)Фильтр ионообменный засыпкой 1054/63P3 с автоматической регенерацией по расходу воды. Регенерация – промывка обратным потоком воды с дозированием солевого раствора.

Наполнитель:

• Загрузка ионообменная – 37,5 л.
• Кварцевый гравий – 10 кг.

Ресурс использования материала – 5 лет

В комплекте: солевой бак на 70 л

Загрузка:

• Смола ионообменная (37.5 л.)
• Кварцевый гравий (3-5мм) – 10 кг.

Комплектация:

• Колонна 1054 с дренажной распределительной системой – 1 шт.
• Блок управления 63P3 – 1 шт.
• Солевой бак 70л. — 1 шт.
• Регенерация в автоматическом режиме NaCl.
• Расход соли на 1 регенерацию 5 кг.
• Расход воды – 100 л.
• Ресурс использования материала –3- 5 лет.

5) Угольный Фильтр БигБлю 20 — картридж из прессованного угля, который очищает воду от запахов, хлора, органических загрязнений, а также может задерживать механические загрязнения.

Требования к воде

• Водородный показатель, pH — 6,0-9,0;Нефтепродукты, мг/л — 0.3;
• Окисляемость перманганатная, мг/л < 6;
• Жесткость общая, мг-экв/л ≤ 15;
• Железо общее, мг/л ≤ 7;
• Железо (II), мг/л < 5;
• Марганец, мг/л ≤ 0.2;
• Сероводород, мг/л ≤ 0.1;
• Твердые абразивные частицы < 0.
• Взвешенные вещества, мг/л – ≤ 5;

Срок службы картриджа – 1 год.
