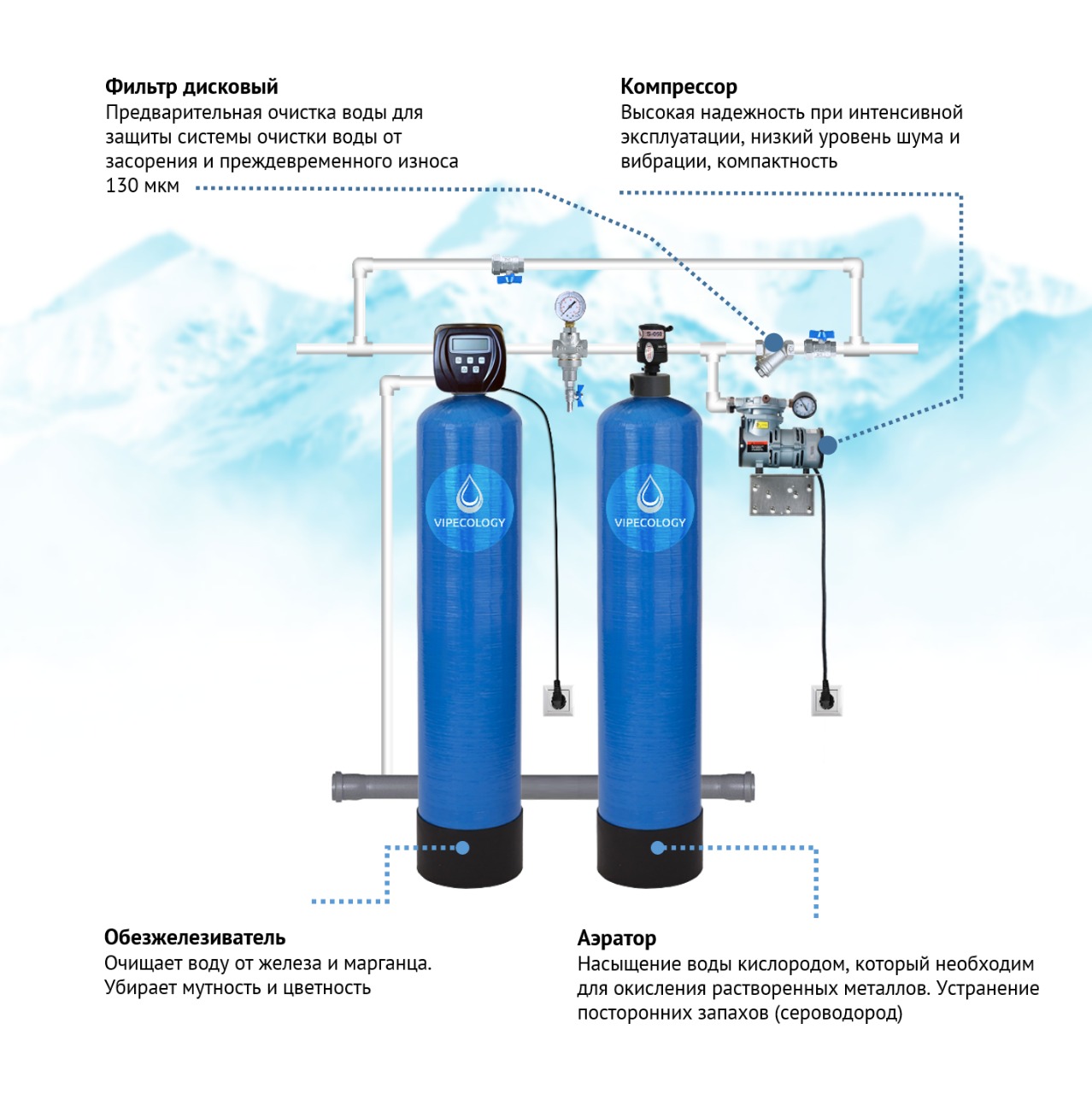

Готовая станция обезжелезивания c аэрацией 2,0 куб.м/ч (Ecoferox, авт. клапан управления Runxin)

Описание

1) Первая ступень очистки – Фильтр дисковый 1», задерживает механические примеси размером более 130 мкм. Предварительная очистка воды для защиты системы очистки воды от засорения и преждевременного износа. Присоединительные размеры (вход/выход): 1″

2) Вторая ступень очистки — Аэрационная колонна предназначена для насыщения водопроводной, скважинной или колодезной воды кислородом, необходимым для окисления металлических примесей, отделения углекислого газа, сероводорода и других веществ. Модель оснащена датчиком потока, поэтому включение и отключение аэрационной колонны происходит в автоматическом режиме. Во время прохождения воды через станцию водоподготовки, датчик потока срабатывает, и подавая питание, включает воздушный компрессор. Компрессор по трубке, через обратный клапан, начинает нагнетать под давлением (до 6 атм.) в трубу с водой — кислород. Таким образом, очищаемая вода смешивается с пузырьками воздуха и через вход в распределительный оголовок попадает в корпус аэрационной колонны. Внутри корпуса аэрационной колонны происходит процесс взаимодействия воды с кислородом. Примеси (сероводород, углекислый газ и т.д.) через воздушный коллектор оголовка аэратора поступают на воздуха-отделительный клапан и удаляются в дренажную систему. Окисленное железо и марганец, через выход оголовка аэрации, поступают на следующую ступень станции водоподготовки (зачастую на установку обезжелезивания воды) для завершающего до окисления и полного удаления. Когда расход воды отсутствует, воздушный компрессор тоже не работает и воздух не нагнетается в корпус системы аэрации воды.

3) Третья ступень очистки — Фильтр Обезжелезиватель для воды оснащён автоматическим таймерным клапаном управления Runxin TMF67P1, который осуществляет регенерацию(промывку) фильтрующего материала автоматически, по истечении установленных дней между регенерациями. Режимы, время начала промывки и количество дней работы фильтра между регенерациями вводиться пользователем или монтажником, перед вводом обезжелезивателя в эксплуатацию. Необходимый промежуток времени между промывками фильтра для воды от железа рассчитывается специалистом, исходя из показателей анализа воды и свойств фильтрующего материала. Меню предусматривает все настройки на английском языке.

Очистку воды в фильтре Обезжелезивателе для воды осуществляет Фильтрующий материал Ecoferox. Промывается данный фильтра-материал автоматически, путём взрыхления фильтрующего слоя обратным током входящей воды, не требуя дополнительных реагентов. В процессе промывки осаждённое железо и другие примеси смываются напором воды через дренажный выход управляющего клапана в канализационную систему. В период промывки не рекомендуется использовать выходящую воду из фильтра. По этой причине за частую время начала регенерации фильтра устанавливают в ночное время суток, когда вероятность пользования холодной водой минимальная.

Комплектация:

• Колонна 1354 с верхним резьбовым выходом 2 1/2″- 2 шт.
• Управляющий клапан Runxin TMF67P1 (фильтрация) — 1 шт.
• Фильтрующий материал Ecoferox – 3 мешка 60 л.
• Дистрибьютор (водоподъёмная трубка) — 1 шт.
• Кварцевый песок 2-5 мм – 12 кг.
• Воздушный клапан UNIRAIN VENT.ARV-1″ BSP — 1 шт.
• Оголовок аэрационной колонны в сборе (пневмоклапан) – 1 шт.
• Компрессор Air Pump 1054 AS19 Brio USA — 1 шт.
• Кронштейн для установки компрессора – 1 шт.
• Комплект для подключения компрессора – 1 шт.
• Датчик потока воды Brio 2000M Italy- 1 шт.
• Крепежи, трубки, фитинги — комплект.
• Инструкция — 1 шт.

Клапан управления фильтрацией по таймеру TMF67P1:

• Производительность: 4 м3/час.
• Температура воды: 5-50°C.
• Рабочее давление: 1,5-6 бар.

Клапан автоматического управления применяется в системах обезжелезивания воды. Имеет стойкость к истиранию, меньшую подверженность коррозии.

Клапан управления Runxin TMF67 (P1) дополнительно требует стеклопластиковую колонну с верхним резьбовым выходом 2 1/2″, а также какой-либо фильтрующий наполнитель (МЖФ, активированный уголь и др.). После сбора системы клапан подключается к трубам исходной и очищенный воды, а также к дренажному сливу для процесса промывки наполнителя.

• Присоединительные размеры: 1″, 2 1/2″.
• Подходящие корпуса фильтров: 6″-14″.
• Водоподъемная трубка: 1.05″ (27 мм).

Для автоматизации процесса очистки клапан управления использует 3 режима работы: сервис, обратная промывка, прямая промывка. Промывка обеспечивает вымывание загрязнений из наполнителя, позволяя использовать его без замены множество раз. Для запуска промывки в автоматическом режиме в блок управления встроен таймер, настраивающийся пользователем перед работой клапана.

Преимуществами автоматических клапанов RUNXIN является:

• невысокая стоимость;
• высокое качество и многоуровневая проверка качества оборудования;
• легкость программирования;
• надежность и эффективность контроля работы фильтра и промывки фильтрующей среды;
• защита от агрессивных сред контактирующих элементов оборудования;
• возможность работы с очисткой горячей воды;
• широкий ассортимент электронных, электромеханических контроллеров, механических клапанов (ручных);
• минимальное потребление электроэнергии.

Преимуществами фильтрующей среды Ecoferox является:

• Длительный срок службы. Экоферокс служит не менее 10 лет, ежегодные потери менее 2%.
• Экоферокс работает со всеми видами окислителей — гипохлорит натрия, хлор, озон и др.
• Предварительное хлорирование не уменьшает активность Экоферокса.
• Наличие сероводорода не препятствует работе Экоферокса. Сероводород окисляется до элементарной серы и задерживается в слое фильтрующей загрузки.
• Экоферокс работает при низком рН от 6,0
• Экоферокс увеличивает ресурс ионообменных смол. Фильтроцикл возрастает в 2-4 раза, значительно снижается загрязнение смол железом.
• Экоферокс эффективно удаляет все виды железа (концентрации до 50 мг/л), в том числе двухвалентное, трехвалентное, коллоидное, органическое и бактериальное.
• Высокая грязеёмкость. Фильтроцикл составляет в среднем 380-400 м3/м, что в 3-6 раз выше в сравнение с песчаными фильтрами.
