Готовая станция умягчения 2,5 куб.м/ч (Alfasoft, авт. клапан управления Clack)

Описание

Система очистки воды включает в себя совокупность типовых фильтров для воды в данном регионе, районе, области. Для Московского и близлежащих регионов для очистки воды из скважины характерны превышения в исходной воде железа, жесткости, мутности, цветности, местами запаха, марганца и органики. Поэтому типовая комплектация фильтров для воды из скважины подходит в 75% случаев в указанных регионах.

В подавляющем большинстве артезианских и песочных скважин присутствует железо в двухвалентоном виде (прозрачная вода). Поэтому для очистки воды из скважины от двухвалентного железа его нужно сначала окислить до трехвалентного состояния, т.е. до состояния желтой, рыжей или коричневой воды. Для этого используется аэрационная колонна (аэратор) с компрессором для насыщения воды кислородом воздуха и отдувки неприятного запаха. При таком активном насыщении воды кислородом воздуха происходит ускорение окисления марганца, сероводорода, железа, а для окончательного удаления железа, мутности, цветности используется фильтр обезжелезиватель.

На фильтре обезжелезивателе полностью удаляется железо из воды, а также мутность и цветность. После фильтрации определенного количества воды (рассчитывается индивидуально) фильтр по удалению железа автоматически переключается в режим обратной промывки и все что было накоплено за время эксплуатации смывается в канализацию. Поэтому крайне важно чтобы система обезжелезивания промывалась вовремя и при давление в системе водоснабжения от 2,5-6 атм.

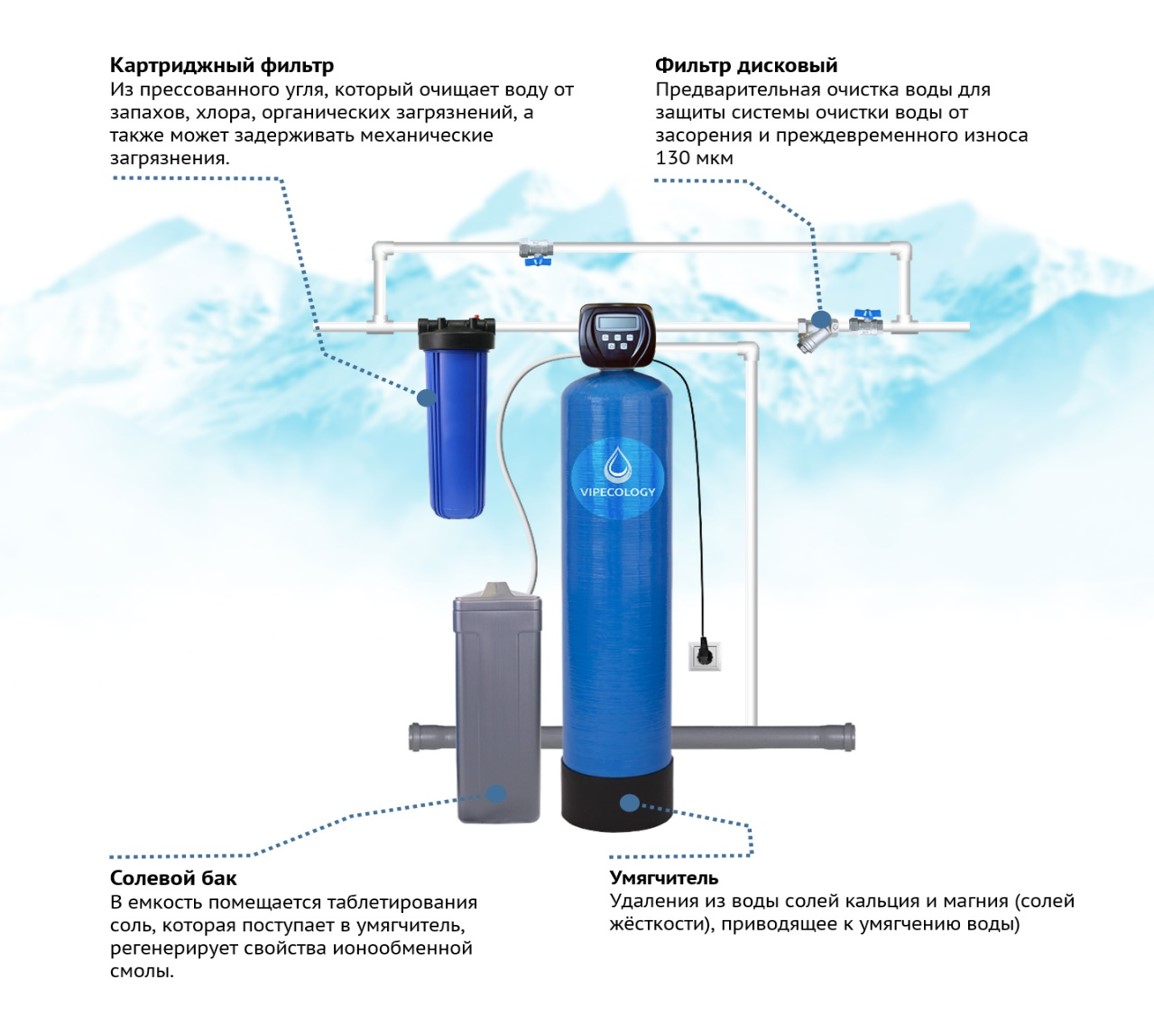

1) Первая ступень очистки – Фильтр дисковый 1», задерживает механические примеси размером более 130 мкм. Предварительная очистка воды для защиты системы очистки воды от засорения и преждевременного износа. Присоединительные размеры (вход/выход): 1″.

2) Вторая ступень очистки — Фильтр Умягчитель для воды оснащён автоматическим по расходу клапаном управления Clack WS1 V1CIDMF, который осуществляет регенерацию(промывку) фильтрующего материала автоматически по прохождению через него определенного количества литров воды, которое вводится в настройках клапана. Режимы, время начала промывки и количество литров воды между регенерациями вводиться пользователем или монтажником, перед вводом умягчителя в эксплуатацию. Необходимое количество литров воды между промывками фильтра для воды от солей жесткости рассчитывается специалистом, исходя из показателей анализа жесткости воды и свойств фильтрующего материала. Меню предусматривает все настройки на английском языке.

Очистку воды в фильтре Умягчителе для воды осуществляет Фильтрующий материал Alfasoft. Промывается данный фильтра-материал автоматически, путём подачи в колонну раствора NaCl из солевого бака, где насыпанная таблетированная соль растворилась в воде. В процессе промывки Фильтрующий материал восстанавливает свои свойства умягчения воды, а использованный раствор уходит через дренажный выход управляющего клапана в канализационную систему. В период промывки не рекомендуется использовать выходящую воду из фильтра. По этой причине за частую время начала регенерации фильтра устанавливают в ночное время суток, когда вероятность пользования холодной водой минимальная.

Присоединительные размеры (вход/выход/дренаж/солевой бак): 1″/1″/1/2″/3/8″.

3) Третья ступень очистки — Магистральный фильтр 1″ с угольным картриджем BB 20″. Делает финишную очистку воды от запахов, хлора, органических загрязнений и механических примесей размером более 10 мкм. Присоединительные размеры (вход/выход): 1″.

Условия эксплуатации:

• Жесткость общая — до 15 мг-экв/л.
• Взвешенные вещества — не более 5 мг/л.
• Общее солесодержание — до 1000 мг/л.
• Цветность — не более 30 градусов.
• Железо общее — не более 0,3 мг/л.
• Нефтепродукты – отсутствие.
• Сероводород и сульфиды – отсутствие.
• Свободный активный хлор — не более 1 мг/л.
• Окисляемость перманганатная — не более 5,0 мгО2/л.
• Температура – 5-38 °C.
• Давление воды на входе – 1,5 — 4 атм.
• Электрическая сеть – 220 + 10% В, 6 А.

Комплектация:

• Колонна 1354 с верхним резьбовым выходом 2 1/2″- 1 шт.
• Управляющий клапан Clack WS1 V1CIDMF (умягчение) — 1 шт.
• Фильтрующий материал Alfasoft – 3 мешка 75 л.
• Дистрибьютор (водоподъёмная трубка) — 1 шт.
• Солевой бак 70 л — 1 шт.
• Трубка 3/8 дюйма — 1 м.
• Кварцевый песок 2-5 мм – 12 кг.
• Магистральный фильтр NatureWater BRL01 1″ с угольным картриджем BB 20″ CP (CTO-20L).
• Дисковый 1″ RM6004 130 мкм.
• Инструкция — 1 шт.

Клапан управления умягчением по расходу WS1 V1CIDMF:

Блок управления на умягчение с водосчетчиком, пятикнопочный, программируемый контроллер с памятью. Простой и надежный, особенностью является унификация комплектующих между собой, что позволяет существенно упростить обслуживание и ремонт оборудования в процессе эксплуатации.

Блок управления снабжен монохромных, трехстрочным LCD дисплеем.

Блок управления запрограммирован для работы фильтр-умягчитель, возможно проведение регенерации как в направлении «сверху — вниз», так и в направлении «снизу-вверх». Управляющий клапан поставляется в исполнении «с водосчетчиком» (регенерация осуществляется при прохождении заданного объема воды или регенерации по времени (вводится число дней между регенерациями (1-99) или выбирается день (дни) недели).

Характеристики:

• Диаметр портов: 1″.
• Допустимые диаметры баллонов: 8÷21″.
• Рабочее напряжение: 24 В.
• Производительность: 6 м3/ч.
• Рабочая температура: 4÷40°С.
• Макс. рабочее давление: 8 атм.
• Масса: 2,1 кг.

Преимуществами автоматических клапанов Clack является:

• варианты проведения регенерации по таймеру, по объёму, от внешнего сигнала, немедленная и отложенная, противоточная регенерация;
• высокая надежность автоматики, которая достигается благодаря использованию современных технологий и материалов, а также безупречному качеству сборки;
• 9-ти стадийная регенерация;
• возможность изменения продолжительности и последовательности всех стадий работы: гибкая настройка промывки позволяет эффективно очищать фильтр, не нанося вред автономным системам канализации;
• полная совместимость с новыми и модернизированными продуктами Clack Corporation: внешним устройством NHWB и 3-ходовым устройством для TWIN систем умягчения;
• наличие режима «диагностика» и «архив», которые позволяют наиболее качественное производить обслуживание фильтра.

Преимуществами фильтрующей среды Alfasoft является:

• Низкий перепад давления на фильтре.
• Более эффективная работа данного катионита за счет сниженного диаметра зерна смолы.
• Увеличенный фильтро-цикл (время работы смолы) за счет большего вещества в фильтре и его емкости.
• Alfasoft гарантирует высокую степень очистки воды и исключает проскок солей за счет однозначно определенного фильтро-цикла смолы (достигается за счет того, что все гранулы одного размера и как следствие работают одинаково).
• Матрица Alfasoft, разработанная по новой технологии, имеет стабильную прочную структуру, которая увеличивает срок работы смолы и снижает скорость ее отравления органическими веществами.
• Alfasoft имеет узкие границы разброса по содержанию влаги в смоле (5%) по сравнению с обычными смолами (10%).
• При производстве Alfasoft используются чистые компоненты, такие как глубоко обессоленная вода, соль и щелочь.
• Качество смолы также косвенно подтверждается системой менеджмента качества ISO 9001, действующей на предприятии изготовителе.

Требования к воде

• Водородный показатель, pH – 6,0-9,0;
• Нефтепродукты, мг/л – 0.3;
• Окисляемость перманганатная, мг/л < 6;
• Жесткость общая, мг-экв/л ≤ 15;
• Железо общее, мг/л ≤ 7;
• Железо (II), мг/л < 5;
• Марганец, мг/л ≤ 0.2;
• Сероводород, мг/л ≤ 0.1;
• Твердые абразивные частицы < 0.
• Взвешенные вещества, мг/л – ≤ 5;
