Измеритель потока воды FM 10 (Ротаметр проточный 1-10 GPM) G1″

Описание

🚀 Измеритель потока воды FM 10 (Ротаметр проточный 1-10 GPM, G1″) — IN-LINE монтаж

📖 Описание

Измеритель потока воды FM 10 (Ротаметр проточный 1-10 GPM) — это высокоточный механический прибор для визуального контроля объемного расхода жидкости. Модель FM 10 рассчитана на измерение повышенных расходов — до 10 GPM (36 л/мин, ~2,16 м³/ч), что делает ее идеальным выбором для промышленных обратноосмотических систем, магистралей среднего диаметра и коммерческих установок водоочистки.

Ротаметр FM проточного типа предназначен для измерения расхода воды и подходит для бытовых и промышленных систем очистки воды. Он представляет собой корпус с линейкой на передней части и двумя выходами, при помощи которых происходит присоединение ротаметра к системе водоподготовки. За счет поплавка и шкалы определяется расход воды в системе очистки.

Ротаметр FM 10 — специальный прибор от производителя Raifil, предназначенный для измерения объема расходуемой жидкости в системах промышленного обратного осмоса. Измеритель потока воды представляет собой корпус из оргстекла со шкалой измерения, внутри которого находится поплавковый механизм.

🔧 Конструкция и материалы

Ротаметр FM 10 классической конструкции:

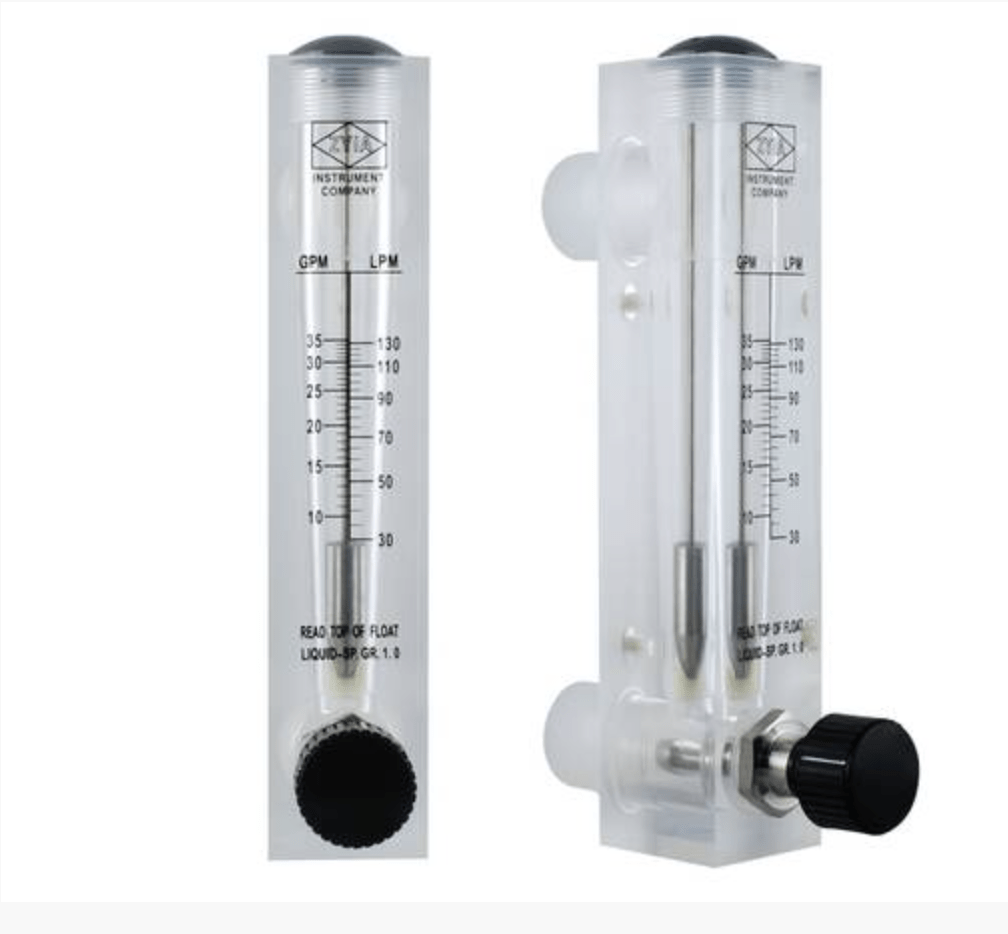

• Корпус: Прозрачная коническая трубка из ударопрочного акрила со встроенной двойной шкалой.

• Поплавок: Нержавеющая сталь AISI 304

• Направляющая и внутренняя резьба: Нержавеющая сталь AISI 316

• Уплотнения: Силикон

Все детали, контактирующие с водой, выполнены из антикоррозионных материалов, что гарантирует долгий срок службы даже в интенсивном режиме эксплуатации. Важно отметить, что прибор не калибруется под давление или вязкость, а шкала градуирована для чистой воды.

Ротаметр состоит из корпуса, поплавка с направляющей и входного и выходного резьбового штуцера. В корпусе имеется коническое отверстие, сообщающееся с входом и выходом. Внутри отверстия расположен поплавок на направляющей. На корпусе ротаметра снаружи нанесена шкала для измерения расхода. Поплавок виден сквозь прозрачный корпус и измерение производится визуально по верхнему срезу поплавка.

📊 Двойная шкала

На прозрачный корпус прибора нанесены две контрастные измерительные шкалы, проградуированные для воды:

• 1–10 галлонов/мин (GPM)

• 4–36 литров/мин (LPM)

🎯 Области применения

Благодаря высокой производительности и надежности конструкции, проточный ротаметр FM 10 широко используется в различных отраслях:

• 🔹 Промышленный обратный осмос (RO) для средней и большой производительности — Контроль расхода пермеата и концентрата в коммерческих и легких промышленных установках производительностью до 10 GPM (~2200 л/ч)

• 🔹 Промышленные системы водоочистки — Мониторинг расхода в магистралях производительных станций очистки воды / водоподготовки

• 🔹 Коммерческие системы водоподготовки (HoReCa, пищевые производства, автомойки) — Для точного дозирования реагентов или контроля общего расхода.

• 🔹 Оросительные и поливные системы — Контроль воды в автоматических системах полива.

• 🔹 Системы технического водоснабжения — для визуального контроля в точках потребления.

✅ Преимущества модели FM 10 (IN-LINE)

• ✅ Увеличенная производительность и надежность: Диапазон измерений до 10 GPM (36 л/мин) при низкой погрешности ±4%, что идеально для магистралей среднего размера.

• ✅ IN-LINE монтаж: Монтируется непосредственно в разрыв трубы с помощью резьбы G1″, что идеально для готовых систем и не требует наличии приборной панели.

• ✅ Высокая точность: Погрешность измерений — всего ±4% от полной шкалы, что удовлетворяет строгим требованиям профессиональной водоподготовки.

• ✅ Надежность и долговечность: Инжекционный корпус из прочного акрила устойчив к царапинам, а поплавок и направляющая — из нержавеющей стали AISI 304/316, гарантирующие антикоррозионную стойкость.

• ✅ Простота использования: Электроника отсутствует, монтаж максимально прост — считывание визуальное по шкале на корпусе.

• ✅ Герметичность: В конструкции предусмотрены силиконовые уплотнители для надежной защиты от утечек (в зависимости от исполнения)。

• ✅ Калибровка: Чтобы показания данного устройства были максимально точными, после выпуска с производства измеритель потока подвергается калибровке.

🔬 Принцип работы

Принцип работы ротаметра основан на восприятии поплавком, перемещающимся внутри отверстия, динамического напора, проходящего снизу вверх потока жидкости. При подъеме поплавка проходной зазор между поплавком и внутренним диаметром отверстия увеличивается, перепад давления на поплавке уменьшается. Когда перепад давления становится равным весу поплавка, приходящемуся на единицу площади его поперечного сечения, наступает равновесие.

Измеритель потока воды представляет собой корпус из оргстекла со шкалой измерения, внутри которого находится поплавковый механизм.

1. Жидкость поступает снизу вверх через коническую трубку корпуса.

2. Поплавок из нержавеющей стали под действием потока поднимается.

3. Высота подъема поплавка прямо пропорциональна скорости потока.

4. По положению поплавка относительно нанесенной шкалы оператор визуально определяет текущий расход. Измерение производится визуально по верхнему срезу поплавка.

🔧 Условия эксплуатации

• ❗ Ротаметр должен устанавливаться строго вертикально в разрыв трубы по направлению потока жидкости.

• ❗ Направление потока жидкости через прибор — только снизу вверх.

• ❗ Измеряемая среда должна быть чистой или слабозагрязненной, нейтральной к материалам прибора.

• ❗ Не допускается эксплуатация при температуре выше +50 °C и давлении свыше 0,6 МПа (6 бар).

• ❗ Поток должен быть полностью заполнен жидкостью (без воздушных карманов).

• ❗ Расходомер монтируется путём врезки в прямой участок трубопровода.

❓ Часто задаваемые вопросы (FAQ)

❓ Вопрос: В чем отличие проточного (IN-LINE) FM 10 от панельного?
✔️ Ответ: Проточный (IN-LINE) ротаметр FM 10 монтируется непосредственно в разрыв трубы с помощью резьбовых фитингов. Панельный ротаметр FM 10 монтируется в специальное отверстие на панели управления оборудования и обычно подключается через штуцеры 1/2″ при помощи шлангов.

❓ Вопрос: Как правильно снимать показания с ротаметра?
✔️ Ответ: Расход определяется по верхнему краю поплавка относительно нанесенной на корпус шкалы. Смотреть следует перпендикулярно шкале, чтобы избежать погрешности.

❓ Вопрос: Нужна ли дополнительная калибровка после покупки?
✔️ Ответ: Обычно нет. Прибор откалиброван на заводе-изготовителе на воде и готов к работе сразу после установки.

❓ Вопрос: Можно ли устанавливать ротаметр горизонтально?
✔️ Ответ: Нет, проточный ротаметр FM 10 предназначен для работы исключительно в вертикальном положении с направлением потока снизу вверх. Это обязательное условие для точной работы поплавкового механизма.

❓ Вопрос: Можно ли использовать ротаметр FM 10 для горячей воды?
✔️ Ответ: Корпус акриловый, область рабочих температур составляет от +5 до +50°C, поэтому прибор подходит только для холодной и теплой воды. Для горячей воды (выше +50°C) он не предназначен.

❓ Вопрос: Можно ли с помощью этого ротаметра регулировать расход?
✔️ Ответ: Нет, FM 10 (базовое исполнение) предназначен только для измерения. Это измеритель, а не регулятор потока. Для регулировки расхода необходим отдельный вентиль или кран на линии.

❓ Вопрос: Что выбрать: проточный FM 10 или панельный FM 10?
✔️ Ответ: Выбор зависит от системы. Если у вас уже есть панель управления с отверстиями под ротаметры (обычно на дверце шкафа) — чаще всего выбирают панельный. Если вам нужно просто врезать расходомер в готовую трубу «на месте» и нет панели — выбирайте проточный. Технически оба варианта корректны.

❓ Вопрос: Какая резьба у проточного FM 10?
✔️ Ответ: Стандартное исполнение для проточной модели — G1″. Однако существуют модификации G3/4″, поэтому перед заказом настоятельно рекомендуется уточнить этот параметр у менеджера.

Закажите проточный измеритель потока воды FM 10 прямо сейчас и получите точный и надежный контроль производительности ваших промышленных систем!
