Измеритель потока воды FM 200 (Ротаметр проточный FM 60-200 GPM) G 2″

Описание

🚀 Измеритель потока воды FM 200 (Ротаметр проточный 60-200 GPM, G 2″) — IN-LINE монтаж

📖 Описание

Измеритель потока воды FM 200 (Ротаметр проточный 60-200 GPM) — это высокоточный механический прибор для визуального контроля объёмного расхода жидкости в системах водоподготовки. Модель FM 200 является одним из самых производительных в линейке проточных ротаметров с присоединением 2 дюйма, обеспечивая надёжный контроль расхода для особо крупных установок обратного осмоса и магистралей с производительностью до 200 GPM (~48 м³/ч).

Ротаметр FM 200 применяется в системах водоподготовки в качестве измерительного прибора для определения мгновенного расхода воды. Он представляет собой конструкцию, состоящую из прозрачного корпуса с двумя выходами 2″ для подключения к водопроводу системы.

Ротаметр проточного типа FM 200 имеет конструкцию «IN-LINE», которая предполагает монтаж прибора непосредственно в магистраль. Он представляет собой прозрачный корпус с линейкой на передней части и двумя выходами, при помощи которых происходит присоединение ротаметра к системе.

Все ротаметры Raifil при выпуске из производства подвергаются калибровке для обеспечения максимальной точности показаний.

🔧 Конструкция и материалы

Ротаметр FM 200 состоит из прозрачного корпуса из ударопрочного оргстекла, поплавка с направляющей и входного и выходного резьбового штуцера для подключения к трубопроводу. В корпусе имеется коническое отверстие, сообщающееся с входом и выходом. Внутри отверстия расположен поплавок на направляющей, который свободно перемещается под воздействием воды.

Все детали, контактирующие с водой, изготовлены из коррозионно-стойких материалов:

• Корпус — прозрачный пластик (оргстекло / ударопрочный акрил);

• Поплавок — нержавеющая сталь AISI 304;

• Направляющий стержень (шток) — нержавеющая сталь AISI 304;

• Фитинги — пластиковые;

• Уплотнительное кольцо — силиконовое.

📊 Двойная шкала

На прозрачный корпус прибора снаружи нанесены две контрастные измерительные шкалы, проградуированные для воды:

• 60–200 галлонов/мин (GPM)

• 220–800 литров/мин (LPM)

🎯 Области применения

Благодаря сверхвысокой производительности и надёжности конструкции, проточный ротаметр FM 200 широко используется в различных отраслях:

• 🔹 Промышленный обратный осмос (RO) большой производительности — для точного контроля расхода пермеата и концентрата в установках производительностью до 200 GPM;

• 🔹 Крупные станции водоподготовки — мониторинг расхода в магистралях узлов обезжелезивания, умягчения, механической фильтрации и на насосных станциях;

• 🔹 Системы технического водоснабжения — для визуального контроля расхода на крупных промышленных объектах;

• 🔹 Системы охлаждения промышленного оборудования — контроль расхода оборотной воды;

• 🔹 Испытательные стенды и измерительные лаборатории — в качестве образцового средства измерения;

• 🔹 Системы орошения и полива — контроль воды в сверхмощных автоматических системах полива;

• 🔹 Системы пожаротушения — мониторинг расхода в дренчерных и спринклерных системах.

✅ Преимущества модели FM 200 (IN-LINE) G 2″

• ✅ Максимальный расход — один из самых высоких в линейке: до 200 GPM (до 800 л/мин, до 48 м³/ч) в классе приборов с резьбой 2 дюйма, идеально подходит для сверхмощных магистралей;

• ✅ IN-LINE (проточный) монтаж — монтируется непосредственно в разрыв трубы с помощью резьбы 2″, не требуя отдельной приборной панели и упрощая интеграцию;

• ✅ Высокая точность — погрешность измерений всего ±4% от полной шкалы, соответствует строгим требованиям профессиональной водоподготовки;

• ✅ Надёжность и долговечность — поплавок и направляющий стержень из нержавеющей стали AISI 304, уплотнительное кольцо из силикона, что гарантирует антикоррозионную стойкость и герметичность;

• ✅ Прочный прозрачный корпус — ударопрочный пластик (оргстекло) обеспечивает отличную видимость показаний, устойчив к износу и механическим повреждениям;

• ✅ Простота использования — не требует источника питания, легко считывать показания по крупной двойной шкале;

• ✅ Простота конструкции — конструкция отличается простотой и надёжностью, что обеспечивает долгий срок службы;

• ✅ Защита от протечек — конструкция предусматривает надёжную герметизацию соединений;

• ✅ Калибровка на заводе — каждый прибор калиброван на чистой воде и готов к работе сразу после установки.

🔬 Принцип работы

Ротаметр FM 200 работает по принципу переменного сечения потока (Variable Area Flowmeter), основанному на восприятии поплавком динамического напора проходящего снизу вверх потока жидкости.

Принцип действия:

1. Измеряемая жидкость поступает снизу вверх через коническое отверстие внутри корпуса;

2. Под действием потока поплавок поднимается, а возникающий при этом турбулентный поток заставляет поплавок вращаться вокруг направляющей;

3. По мере подъёма поплавка проходной зазор между поплавком и внутренним диаметром отверстия увеличивается, перепад давления на поплавке уменьшается;

4. Когда перепад давления становится равным весу поплавка, приходящемуся на единицу площади его поперечного сечения, наступает равновесие. При этом каждому положению поплавка соответствует определённое значение расхода;

5. Сравнивая положение верхнего края поплавка с показанием шкалы на корпусе, получают данные о мгновенном расходе жидкости. Измерение производится визуально по верхнему срезу поплавка.

🔧 Условия эксплуатации

• ❗ Ротаметр должен устанавливаться строго вертикально в разрыв трубы;

• ❗ Направление потока жидкости через прибор — только снизу вверх;

• ❗ Измеряемая среда должна быть чистой или слабозагрязнённой, нейтральной к материалам прибора, в основном — вода либо жидкость, схожая с ней по плотности;

• ❗ Расходомер монтируется путём врезки в прямой участок трубопровода;

• ❗ Не допускается эксплуатация при температуре выше +50 / +55 °C и давлении свыше 0,6 МПа (6 бар / 6 кгс/см² / 6 атм);

• ❗ Величина потери давления от установки ротаметра в технологическую линию не должна превышать 0,01 МПа (0,1 кгс/см²);

• ❗ Шкала условно равномерная, поток должен быть полностью заполнен жидкостью (без воздушных пробок), а поплавок — свободно вращаться вокруг оси.

❓ Часто задаваемые вопросы (FAQ)

❓ Вопрос: Для каких целей предназначен FM 200?
✔️ Ответ: Это сверхмощный промышленный прибор от бренда Raifil, предназначенный для измерения расхода в высокопроизводительных системах обратного осмоса, водоподготовки и технического водоснабжения. Применяется в качестве измерительного прибора для определения мгновенного расхода воды.

❓ Вопрос: Какой размер резьбы у проточного FM 200 и какой максимальный расход он измеряет?
✔️ Ответ: Стандартное исполнение для этой модели — G 2″ (внутренняя резьба 2 дюйма). Максимальный измеряемый расход составляет 200 GPM (галлонов в минуту), что эквивалентно ~800 литрам в минуту или ~48 000 литров в час.

❓ Вопрос: Из каких материалов изготовлен ротаметр FM 200?
✔️ Ответ: Корпус — из прозрачного пластика (оргстекло), поплавок и направляющий стержень — из нержавеющей стали AISI 304, фитинги — пластиковые, уплотнительное кольцо — силиконовое.

❓ Вопрос: Можно ли использовать для горячей воды?
✔️ Ответ: Рекомендованный диапазон рабочих температур составляет от +5 до +50 / +55 °C, поэтому прибор подходит только для холодной и теплой воды (не рекомендуется для горячих сред с температурой выше +55 °C).

❓ Вопрос: Как правильно снимать показания?
✔️ Ответ: Расход определяется по верхнему краю поплавка относительно шкалы на корпусе. Смотреть следует перпендикулярно шкале, чтобы избежать параллакса.

❓ Вопрос: Нужна ли дополнительная калибровка после покупки?
✔️ Ответ: Нет, каждый прибор калиброван на заводе-изготовителе на чистой воде и готов к работе сразу после установки.

❓ Вопрос: Можно ли устанавливать ротаметр FM 200 горизонтально или вверх ногами?
✔️ Ответ: Нет, проточный FM 200 предназначен для работы исключительно в вертикальном положении с направлением потока снизу вверх. Нарушение этого условия приведёт к неверным показаниям.

❓ Вопрос: Можно ли с помощью этого ротаметра регулировать расход?
✔️ Ответ: Нет, базовая модель FM 200 (исполнение IN-LINE) предназначена только для измерения. Для регулировки потока требуется дополнительная запорно-регулирующая арматура.

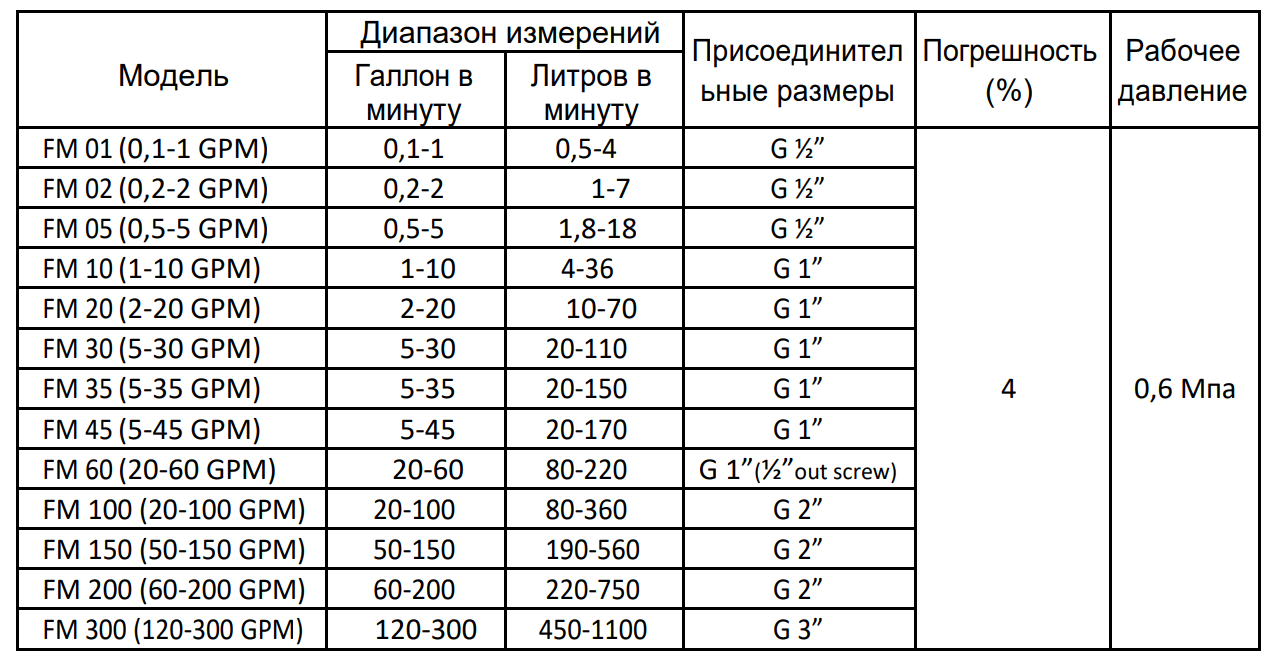

❓ Вопрос: В чем отличие проточного FM 200 от моделей FM 100 и FM 150 и FM 300?
✔️ Ответ: Вся серия моделей FM 100, FM 150 и FM 200 имеют одинаковое присоединение G 2″, но отличаются по диапазону и максимальному расходу:

• FM 100 = 20-100 GPM (75-400 л/мин), верхний предел 100 GPM;

• FM 150 = 50-150 GPM (150-600 л/мин), верхний предел 150 GPM;

• FM 200 = 60-200 GPM (200-800 л/мин), верхний предел 200 GPM (текущая модель);

• FM 300 = 120-300 GPM (450-1100 л/мин), резьба G 3″.
  Выбор той или иной модели зависит от максимального и пикового расхода вашей промышленной системы.

❓ Вопрос: Для ротаметра FM 200 указаны два разных диапазона в литрах. Какой из них верный?
✔️ Ответ: В технической документации и на сайтах продавцов встречаются два варианта: 200-800 л/мин и 220-750 л/мин. Расхождения могут быть связаны с разными методами пересчёта или калибровки. Оба значения близки и лежат в пределах нормы для приборов данного класса. Гарантируется, что прибор охватывает весь заявленный диапазон в галлонах (60-200 GPM).

❓ Вопрос: Какова страна происхождения ротаметра FM 200?
✔️ Ответ: Производство расположено в Китае (КНР). Raifil — это корейский бренд, но производственные мощности находятся в Китае.
