Измеритель потока воды FM 35 (Ротаметр панельный 5-35 GPM) ZG 1″

Описание

🚀 Измеритель потока воды FM 35 (Ротаметр панельный 5‑35 GPM, ZG 1″) — Купить с доставкой по РФ

📖 Описание

Измеритель потока воды FM 35 (Ротаметр панельный 5-35 GPM) — это высокоточный механический прибор для визуального контроля объемного расхода жидкости. Модель FM 35 является флагманской в базовой панельной линейке: она рассчитана на измерение максимальных расходов — до 35 GPM (130 л/мин), что делает её идеальным выбором для самых производительных промышленных систем, крупных коммерческих установок обратного осмоса и магистральных линий водоснабжения.

Ротаметр FM 35 представляет собой цельный корпус с двумя выходами ZG 1″ для подключения к системе обратного осмоса. Внутри устройства расположен подвижный элемент (поплавок), который под действием потока воды перемещается в вертикальном направлении. В зависимости от положения поплавка определяется текущий уровень расхода.

🔧 Конструкция и материалы

В основе конструкции прибора лежит прозрачная коническая трубка из ударопрочного акрила. Все детали, контактирующие с жидкостью, изготовлены из нержавеющей стали высших марок:

• Поплавок — выполнен из нержавеющей стали AISI 304;

• Внутренняя резьба / арматура — из нержавеющей стали AISI 316;

• Прокладка — выполнена из силикона;

• Фланец — выполнен из высокопрочного полипропилена.

Такая комбинация материалов обеспечивает высокую устойчивость к коррозии и долговечность прибора даже при интенсивной эксплуатации.

📊 Двойная шкала

На корпус прибора нанесены две измерительные шкалы, проградуированные для воды:

• 5–35 галлонов/мин (GPM)

• 10–130 литров/мин (LPM)

🎯 Области применения

Благодаря своей высокой производительности, ротаметр FM 35 широко используется в системах водоочистки и промышленного оборудования:

• 🔹 Промышленный обратный осмос (RO) — Контроль расхода на линиях производительностью до 35 GPM (~8 м³/ч).

• 🔹 Крупные системы водоочистки — Мониторинг расхода в магистралях производительных станций.

• 🔹 Системы технического водоснабжения — Контроль расхода в линиях охлаждения промышленного оборудования.

• 🔹 Оросительные системы — Контроль полива в крупных теплицах и на промышленных участках.

• 🔹 Системы пожаротушения — Контроль расхода в дренчерных и спринклерных системах.

• 🔹 Измерительные приборы в качестве комплектующего для стендов и испытательных систем.

✅ Преимущества модели FM 35

• ✅ Максимальная производительность — Самый высокий диапазон измерений в базовой панельной линейке — до 35 GPM (130 л/мин), для самых требовательных промышленных задач.

• ✅ Увеличенное присоединение — Резьба ZG 1″ (адаптирована под повышенный поток).

• ✅ Высокая точность измерений — Погрешность составляет всего ±4% от полной шкалы.

• ✅ Коррозионная стойкость — Все внутренние компоненты и резьбы из нержавеющей стали марок AISI 304 и AISI 316.

• ✅ Износостойкий корпус — Акрил устойчив к помутнению и химически нейтрален к воде.

• ✅ Простота визуального считывания — Прозрачный корпус с нанесенной двойной шкалой обеспечивает легкий контроль.

• ✅ Долговечность — Безэлектронная конструкция и качественные материалы гарантируют многолетнюю службу.

• ✅ Калибровка на заводе — Все ротаметры при выпуске с производства подвергаются калибровке для максимальной точности показаний.

🔬 Принцип работы

Ротаметр FM 35 работает по принципу переменного сечения потока (Variable Area Flowmeter).

Измеритель потока воды представляет собой корпус из оргстекла со шкалой измерения, внутри которого находится поплавковый механизм. Благодаря ему и происходит фиксация показаний системы обратного осмоса. Жидкость поступает снизу вверх и поднимает поплавок, который перемещается внутри устройства из-за динамического напора от протекающего потока жидкости. Когда поплавок поднимается — расстояние между ним и специальным отверстием прибора становится больше, соответственно перепад давления уменьшается. После того как перепад начинает соответствовать весу поплавка, образуется баланс, где любому зафиксированному значению будет равно определенное показание расхода воды.

🔧 Условия эксплуатации

• ❗ Ротаметр должен устанавливаться строго вертикально с направлением потока только снизу вверх.

• ❗ Измеряемая среда должна быть чистой или слабозагрязненной, нейтральной к материалам прибора, без крупных механических включений.

• ❗ Ротаметры должны эксплуатироваться при температурах от +5 до +50 °C.

• ❗ Не допускается эксплуатация при температуре выше +50 °C и давлении свыше 0,63 МПа.

• ❗ Шкала условно равномерная.

• ❗ Величина потери давления от установки ротаметра в технологическую линию не должна превышать 0,01 МПа.

❓ Часто задаваемые вопросы (FAQ)

❓ Вопрос: Для каких целей предназначен FM 35?
✔️ Ответ: Ротаметр FM 35 создан для крупного промышленного производства: контроля расхода при водоподготовке, в обратном осмосе и магистралях. Он является специальным прибором от производителя Raifil, предназначенным для измерения объема расходуемой жидкости в системах промышленного обратного осмоса. Также применяется в качестве измерительного прибора с целью определения мгновенного расхода воды.

❓ Вопрос: Можно ли применять для горячей воды?
✔️ Ответ: Диапазон рабочих температур составляет от +5 до +50 °C, поэтому прибор идеально подходит только для холодной и теплой воды (не рекомендуется для горячих сред с температурой выше 50 °C).

❓ Вопрос: В чем отличие модели FM 35 от FM 20?
✔️ Ответ: По сути, это следующее поколение того же типа устройств с той же резьбой ZG 1″»», но с производительностью, примерно в 2 раза выше:
— FM 20 = 2-20 GPM (10-70 л/мин);
— FM 35 = 5-35 GPM (10-130 л/мин).

❓ Вопрос: Можно ли с помощью этого ротаметра не только измерять, но и регулировать расход?

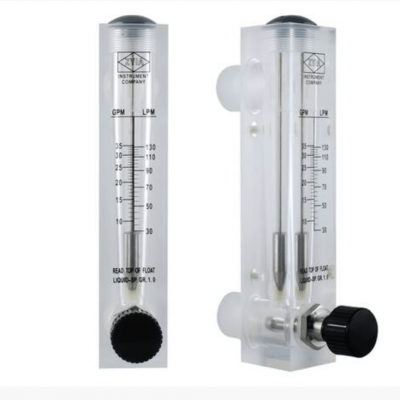

✔️ Ответ: В стандартной поставке — нет, он предназначен только для измерения. Однако существует его модификация FM 35 ZT (панельный с регулятором потока FM 10-35 GPM ZT), которая включает встроенный регулировочный вентиль.

❓ Вопрос: В каких единицах производится измерение?
✔️ Ответ: Используется двойная шкала: галлоны в минуту (GPM) и литры в минуту (LPM)

❓ Вопрос: Проходит ли прибор калибровку?
✔️ Ответ: Да, чтобы показания данного устройства были максимально точными, после выпуска с производства измеритель потока подвергается калибровке.

Закажите измеритель потока воды FM 35 прямо сейчас для нужд самого крупного производства!
