Измеритель потока воды LZM-15ZT (Ротаметр панельный 0,2-2 GPM) с регулировкой 1/2″

Описание

🚀 Измеритель потока LZM-15ZT (Ротаметр панельный 0,2-2 GPM) с регулировкой 1/2″

📖 Описание

Измеритель потока LZM-15ZT (Ротаметр панельный 0,2-2 GPM) — это высокоточный прибор для визуального контроля объёмного расхода воды или газа с возможностью плавной регулировки непосредственно на месте. LZM-15ZT — это ключевая модель в серии LZM-ZT (с регулировкой), которая заполняет пробел между малой LZM-8T и более производительными 20T/25ZT.

Ротаметр панельного типа Raifil LZM-15ZT устанавливается в системах очистки воды в качестве прибора для измерения мгновенного расхода воды. Его можно монтировать в любую промышленную систему очистки воды: в установки подготовки и очистки воды для бытового и промышленного использования; в химическую, нефтяную, пищевую и фармацевтическую промышленность.

Главная особенность — наличие регулировочного вентиля (игольчатого клапана), который позволяет оператору плавно изменять расход непосредственно на измерительном приборе. Это даёт двойную экономию: вы получаете и измеритель, и регулятор в одном корпусе, не тратясь на дополнительную арматуру.

🔧 Конструкция и материалы

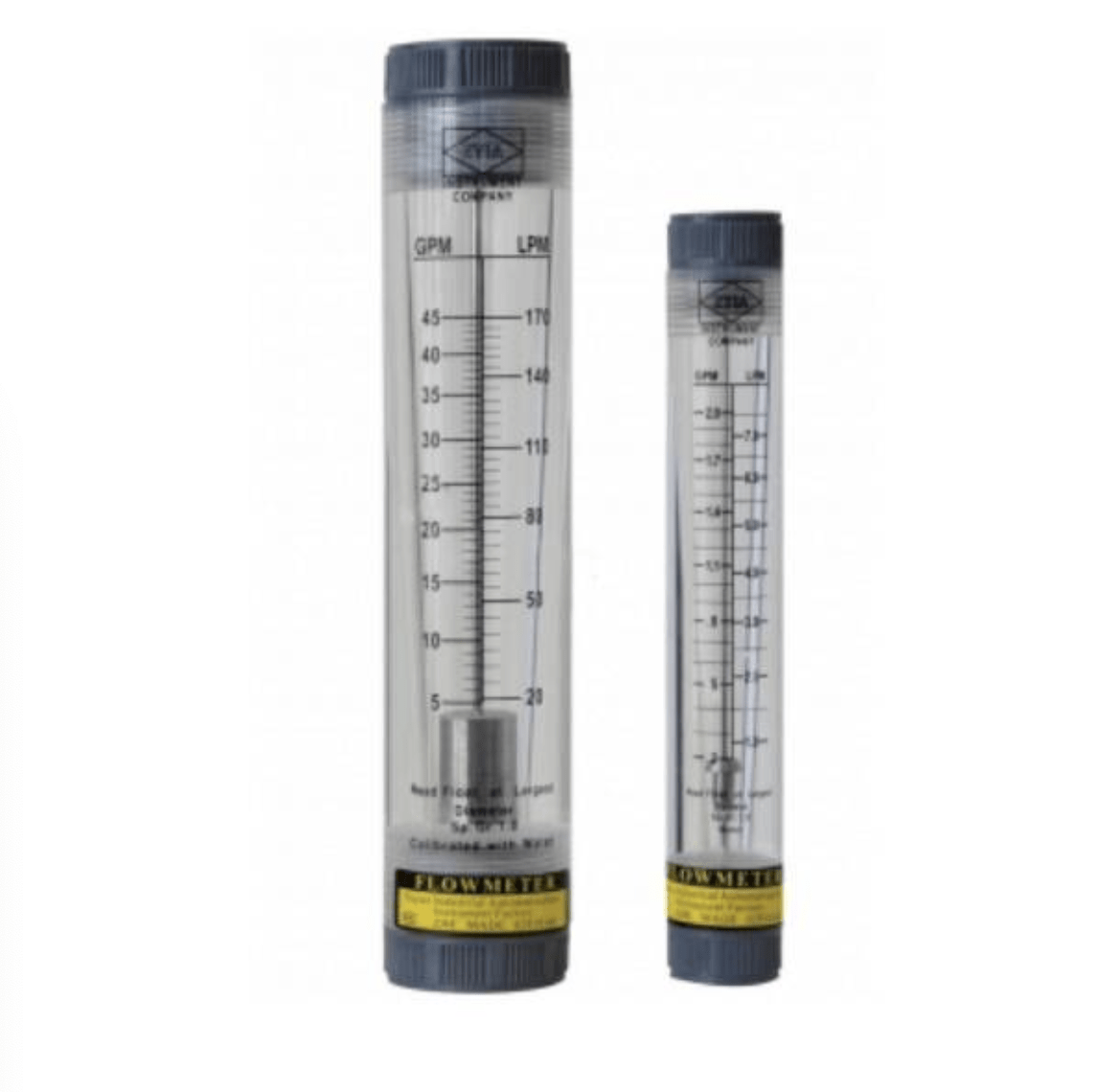

Ротаметр LZM-15ZT — это модель панельного типа. Корпус с линейкой на передней части и двумя выходами 1/2″, при помощи которых происходит присоединение ротаметра к системе.

Все узлы, контактирующие с водой, выполнены из коррозионно-стойких материалов:

• Корпус — полиакриловый пластик (оргстекло) — прозрачный, ударопрочный, устойчив к помутнению;

• Регулирующий игольчатый вентиль — хромированная латунь (обеспечивает плавную настройку и устойчивость к коррозии);

• Поплавок — нержавеющая сталь AISI 304;

• Фитинги — ABS пластик;

• Уплотнительное кольцо — силикон.

📊 Двойная шкала

На прозрачный корпус снаружи нанесены измерительные шкалы для воды и газа:

🎯 Области применения

• 🔹 Промышленные и бытовые системы обратного осмоса (RO) — для точного контроля и регулировки расхода пермеата и концентрата при дозировании реагентов или калибровке мембран.

• 🔹 Системы водоподготовки — визуальный контроль расхода в узлах обезжелезивания, умягчения и фильтрации.

• 🔹 Нефтяная/нефтегазовая промышленность — для контроля малых расходов технологических жидкостей.

• 🔹 Пищевая промышленность — для дозирования добавок и контроля потоков ингредиентов.

• 🔹 Фармацевтическая промышленность — для точного дозирования компонентов.

• 🔹 Лабораторные исследования — на испытательных стендах и исследовательских установках.

✅ Преимущества модели LZM-15ZT

• ✅ 2 в 1: измерение + регулировка — встроенный игольчатый вентиль из хромированной латуни позволяет плавно изменять расход непосредственно на приборе, экономя на дополнительной арматуре.

• ✅ Высокая точность — погрешность всего ±4% от полной шкалы.

• ✅ Панельный монтаж — компактный размер (175 × 32 × 35 мм) и крепление на рамку позволяют быстро установить его в приборную панель с передней стороны.

• ✅ Универсальное подключение — комбинированная резьба: наружная G 1/2″ и внутренняя G 1/4″ на одном фитинге.

• ✅ Надёжность и долговечность — поплавок из нержавеющей стали AISI 304, хромированная латунь вентиля, силиконовое уплотнение и корпус из полиакрилового пластика обеспечивают коррозионную стойкость и длительный срок службы.

• ✅ Простота считывания — прозрачный корпус и контрастная шкала с белой подложкой обеспечивают отличную видимость при любом освещении.

🔬 Принцип работы

Ротаметр LZM-15ZT работает по принципу переменного сечения потока (Variable Area Flowmeter), объединяя измерительную и регулирующую функции в одном приборе.

1. Измерение расхода: Поток жидкости (или газа) проходит снизу вверх через коническое отверстие в корпусе. Поплавок из нержавеющей стали AISI 304 поднимается и вращается вокруг направляющей под действием потока. Высота подъёма поплавка строго пропорциональна текущему расходу. Оператор считывает показания, сравнивая верхний край поплавка со шкалой на корпусе.

2. Регулировка расхода: Вращая ручку игольчатого вентиля (выполнен из хромированной латуни), вы изменяете проходное сечение на входе или выходе прибора, что позволяет плавно уменьшать или увеличивать поток** непосредственно на самом измерителе.

🔧 Условия эксплуатации

• ❗ Ротаметр должен устанавливаться строго вертикально;

• ❗ Направление потока — только снизу вверх (обратное подключение недопустимо);

• ❗ Измеряемая среда должна быть чистой или слабозагрязнённой, нейтральной к материалам прибора;

• ❗ Не допускается эксплуатация при температуре выше +60 °C;

• ❗ Давление на входе для газа не должно превышать 1,0 МПа (10 бар), для воды — 0,6 МПа (6 бар);

• ❗ При монтаже в приборную панель используйте стандартное панельное крепление на рамке;

• ❗ При работе счётчика среды и снятии показаний следует смотреть на шкалу перпендикулярно для избежания погрешности.

❓ Часто задаваемые вопросы (FAQ)

❓ Вопрос: В чём ключевое отличие LZM-15ZT от обычных ротаметров FM?
✔️ Ответ: Главное отличие — наличие встроенного регулировочного вентиля. LZM-15ZT позволяет не только измерять, но и плавно настраивать расход прямо на приборе, без установки отдельной запорной арматуры в систему.

❓ Вопрос: Какая резьба у ротаметра LZM-15ZT?
✔️ Ответ: Комбинированная: наружная G 1/2″ и внутренняя G 1/4″. Обе резьбы присутствуют на одном фитинге, что позволяет легко подключать прибор к различным системам.

❓ Вопрос: Из каких материалов изготовлен LZM-15ZT?
✔️ Ответ: Корпус — из полиакрилового пластика (оргстекло), вентиль и игла — из хромированной латуни, фитинги — из ABS пластика, поплавок — из нержавеющей стали AISI 304, уплотнительное кольцо — из силикона.

❓ Вопрос: Как считывать показания с ротаметра?
✔️ Ответ: Расход определяется по верхнему срезу поплавка. Смотреть следует перпендикулярно шкале, чтобы избежать ошибки параллакса. Учтите, что форма поплавка разработана индивидуально для каждого типоразмера с учётом гидравлического сопротивления и других факторов.

❓ Вопрос: Можно ли использовать LZM-15ZT для измерения и регулировки газа (воздуха)?
✔️ Ответ: Да, это универсальный прибор. В версии 1-7 л/мин (0,2-2 GPM) он измеряет расход воздуха от 0,4 до 4 м³/ч. Плавная регулировка игольчатым вентилем также работает для газовых сред.

❓ Вопрос: Нужна ли дополнительная калибровка после покупки?
✔️ Ответ: Нет, каждый прибор проходит калибровку на заводе (класс точности ±4%) и готов к работе сразу после монтажа.

❓ Вопрос: Почему в описаниях продавцов встречаются разные диапазоны для воды (0,2-2 GPM, 0,3-3 GPM, 0,5-5 GPM)?
✔️ Ответ: LZM-15ZT выпускается в нескольких модификациях под разные диапазоны. Перед заказом убедитесь, что выбранный диапазон соответствует требованиям вашей системы. Оптимальный вариант для малых расходов — 0,2-2 GPM (1-7 л/мин).

❓ Вопрос: Кто производитель LZM-15ZT?
✔️ Ответ: Основной производитель — китайская компания ZYIA. Прибор также продаётся под брендами Raifil (Южная Корея), WTS и AquaPro. Страна происхождения — Китай (технологии и сборка), но разработка и брендирование для ряда рынков контролируются корейской стороной.
