Измеритель потока воды FM 02 (Ротаметр проточный 0,2-2 GPM) G 1/2″

Описание

🚀 Измеритель потока воды FM 02 (Ротаметр проточный 0,2-2 GPM, G 1/2″) — IN-LINE монтаж

📖 Описание

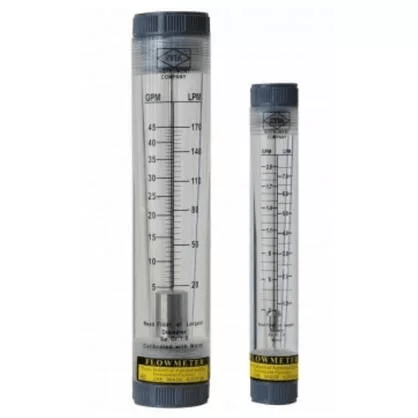

Измеритель потока воды FM 02 (Ротаметр проточный 0,2-2 GPM) — это механический прибор поплавкового типа для визуального контроля объемного расхода жидкости. Rotameter (измеритель потока воды) FM проточного типа предназначен для измерения расхода воды и подходит для бытовых и промышленных систем очистки воды. Он представляет собой корпус с линейкой на передней части и двумя выходами, при помощи которых происходит присоединение ротаметра к системе водоподготовки.

🔧 От проточного к панельному

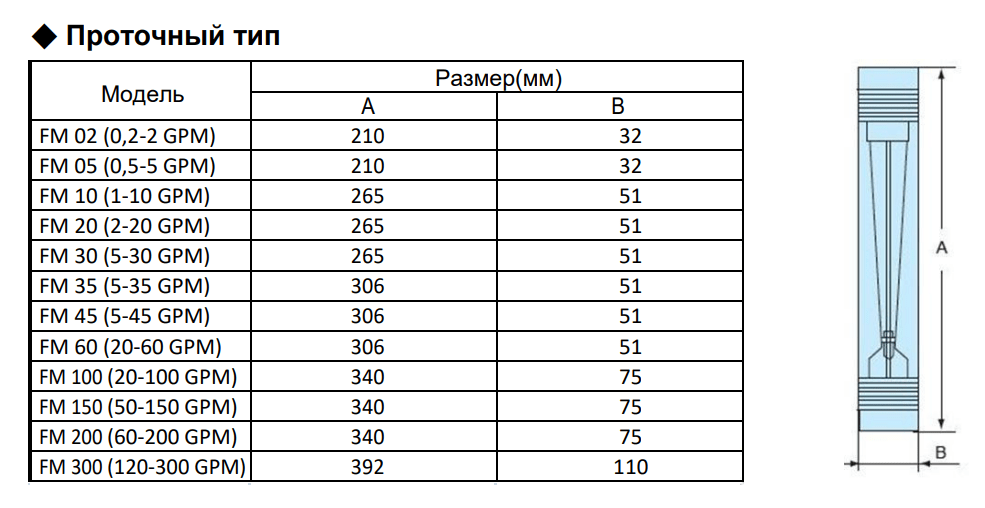

Ключевое отличие проточного (IN-LINE) исполнения от панельных аналогов заключается в способе монтажа. Проточные ротаметры Raifil FM устанавливаются прямым методом в какой-либо отрезок трубы с водой в системе очистки. Прибор имеет резьбу G1/2″ и в корпусе имеется коническое отверстие, сообщающееся с входом и выходом. Внутри отверстия расположен поплавок на направляющей. На корпусе снаружи нанесена шкала для измерения расхода.

📊 Двойная шкала

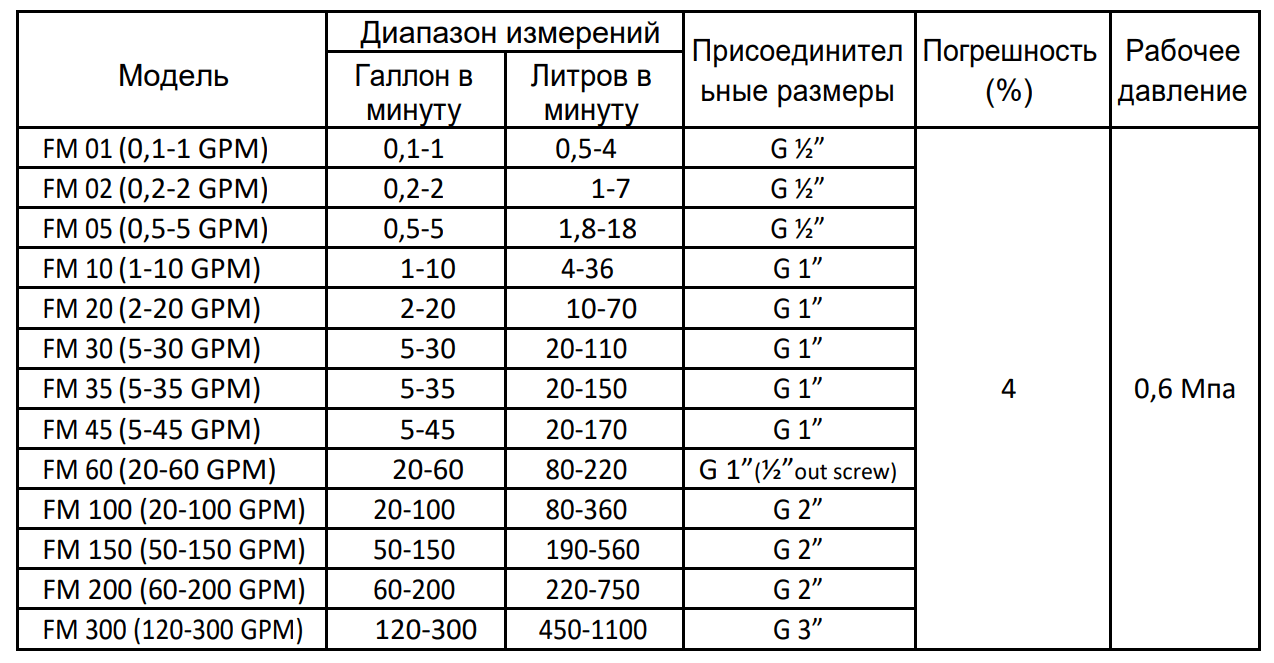

На корпус прибора нанесены две измерительные шкалы, проградуированные для воды:

• 0,2–2 галлона/мин (GPM)

• 1–7 литров/мин (LPM)

🎯 Области применения

Проточный ротаметр FM 02 оптимален для систем, где нет возможности или необходимости монтировать расходомер на панель управления:

• 🔹 Бытовые и промышленные системы обратного осмоса (RO) — Для точного контроля расхода пермеата и концентрата.

• 🔹 Системы водоподготовки — Мониторинг расхода в бытовых и промышленных системах очистки воды.

• 🔹 Системы фильтрации воды — Контроль расхода через фильтрующие элементы.

• 🔹 Лабораторное и медицинское оборудование — Там, где требуется точный контроль небольших потоков.

• 🔹 Системы технического водоснабжения — Для визуального контроля в точках потребления.

✅ Преимущества модели FM 02 (IN-LINE)

• ✅ Универсальность монтажа — Монтируется в разрыв трубы, что идеально для готовых систем без панелей управления.

• ✅ Высокая точность измерений — Погрешность составляет всего ±4%.

• ✅ Надёжность и долговечность — Прибор не имеет электронных компонентов, а поплавок и внутренняя арматура выполнены из нержавеющей стали AISI 304 и AISI 316, а прокладка — из силикона.

• ✅ Прочный износостойкий корпус — Изготовлен из ударопрочного акрила, устойчивого к помутнению и химически нейтрального к воде.

• ✅ Простота использования — Не требует источника питания, легко считывать показания по шкале на корпусе.

• ✅ Герметичность — В конструкции предусмотрена надёжная защита от протечек.

• ✅ Калибровка на заводе — Каждый прибор откалиброван на заводе-изготовителе и готов к работе.

🔬 Принцип работы

Ротаметр (измеритель потока воды) проточного типа работает по принципу переменного сечения потока. Для определения мгновенного расхода воды в системе внутри корпуса ротаметра находится поплавок, перемещающийся под воздействием воды.

1. Жидкость поступает снизу вверх через коническую трубку корпуса.

2. Поплавок из нержавеющей стали (AISI 304) под действием потока поднимается.

3. По мере подъема поплавка проходной зазор между ним и стенками трубки увеличивается, а перепад давления на нём уменьшается.

4. Когда перепад давления уравновешивается весом поплавка, наступает равновесие. В этом состоянии каждый уровень подъёма поплавка точно соответствует определённому расходу.

5. Положение верхнего края поплавка сравнивается со шкалой на корпусе, что позволяет мгновенно определить расход жидкости визуально.

🔧 Условия эксплуатации

• ❗ Ротаметр должен устанавливаться строго вертикально.

• ❗ Направление потока жидкости через прибор — обязательно снизу вверх.

• ❗ Измеряемая среда должна быть чистой или слабозагрязнённой, нейтральной к материалам прибора.

• ❗ Не допускается эксплуатация при температуре выше +50 °C и давлении свыше 0,6 МПа.

• ❗ Расходомер монтируется путём врезки в прямой участок трубопровода.

❓ Часто задаваемые вопросы (FAQ)

❓ Вопрос: В чем отличие проточного (IN-LINE) FM 02 от панельного?
✔️ Ответ: Проточный (IN-LINE) ротаметр FM 02 монтируется непосредственно в разрыв трубы. Панельный ротаметр FM 02 монтируется в специальное отверстие на панели управления оборудования.

❓ Вопрос: Как правильно снимать показания с ротаметра?
✔️ Ответ: Расход определяется по верхнему краю поплавка относительно нанесенной на корпус шкалы. Смотреть следует перпендикулярно шкале, чтобы избежать погрешности из-за угла обзора.

❓ Вопрос: Нужна ли дополнительная калибровка после покупки?
✔️ Ответ: Прибор откалиброван на заводе-изготовителе на воде и готов к работе сразу после установки.

❓ Вопрос: Можно ли устанавливать ротаметр горизонтально?
✔️ Ответ: Нет, проточный ротаметр FM 02 предназначен для работы исключительно в вертикальном положении с направлением потока снизу вверх. Это обязательное условие точной работы поплавкового механизма.

❓ Вопрос: Можно ли использовать ротаметр FM 02 для горячей воды?
✔️ Ответ: Диапазон рабочих температур составляет от +5 до +50 °C, поэтому он подходит только для холодной и теплой воды (не рекомендуется для горячей с температурой выше 50 °C).

❓ Вопрос: В чем преимущество проточного исполнения перед панельным?
✔️ Ответ: Проточные ротаметры не требуют установки на отдельной панели управления, достаточно просто врезать корпус в трубу.
