Измеритель потока воды LZM-25ZT (Ротаметр панельный 2-10 GPM) с регулировкой 1″

Описание

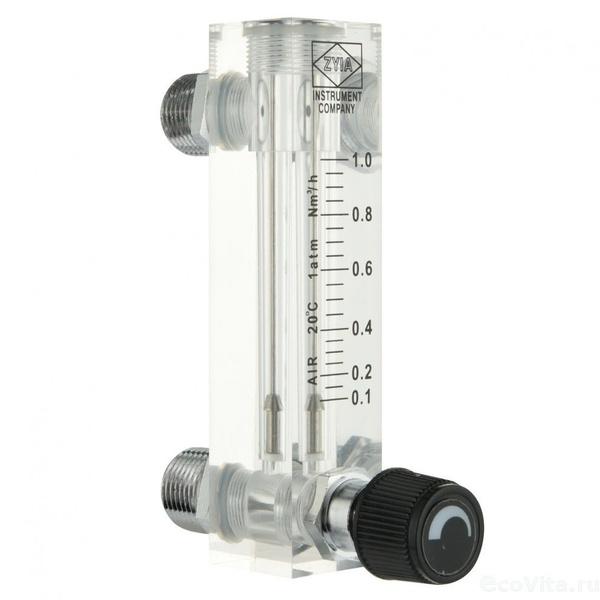

🚀 Измеритель потока LZM-25ZT (Ротаметр панельный 2-10 GPM) с регулировкой, G 1″

📖 Описание

Измеритель потока LZM-25ZT (Ротаметр панельный 2-10 GPM) — это высокоточный прибор для визуального контроля объёмного расхода воды или воздуха с возможностью плавной регулировки непосредственно на месте. Модель с минимальным (в линейке) диапазоном 2-10 GPM — это решение специально для задач с низким расходом, где требуется точность и компактность в корпусе с подключением 1 дюйм.

Ротаметр панельного типа Raifil LZM-25ZT устанавливается в системах очистки воды в качестве прибора для измерения мгновенного расхода воды. Он представляет собой корпус с линейкой на передней части и двумя выходами 1″, при помощи которых происходит присоединение ротаметра к системе водоподготовки. Для определения мгновенного расхода воды в системе внутри корпуса ротаметра находится поплавок, перемещающийся под воздействием воды.

Данный вид ротаметров предназначен для контроля расхода жидкостей и газов в широком диапазоне производительностей. Конструктивной особенностью этого типа является наличие регулировочного вентиля, позволяющего оператору плавно изменять расход воздуха непосредственно на измерительном приборе.

Благодаря уникальному соотношению «низкий расход + большая резьба», LZM-25ZT незаменим в крупных магистралях, которые временно или постоянно работают на малых оборотах. Это оптимальный выбор для лабораторных стендов, станций очистки с проходящим, но некритично высоким потоком, а также для дозирования реагентов в промышленных масштабах, где нужен контроль более 2 GPM.

🔧 Конструкция и материалы

Все узлы, контактирующие с водой, выполнены из коррозионно-стойких материалов, что гарантирует долгий срок службы и надёжную работу:

• Корпус — полиакриловый пластик (ударопрочный акрил / оргстекло): прозрачный, устойчив к помутнению и воздействию химических реагентов, используемых в водоподготовке.

• Регулирующий игольчатый вентиль (игла) — хромированная латунь: обеспечивает плавную и точную регулировку расхода с высоким сопротивлением коррозии.

• Поплавок (индикатор расхода) — нержавеющая сталь AISI 304 (SS-304): гарантирует коррозионную стойкость и долговечность, даже при работе с агрессивными средами.

• Фитинги (штуцеры для подключения) — ABS пластик: прочный и долговечный материал, устойчивый к химическому воздействию нейтральных сред.

• Уплотнительные кольца — силикон: обеспечивают герметичность всех соединений и защиту от протечек.

📊 Двойная шкала

На прозрачный корпус прибора снаружи нанесены контрастные измерительные шкалы, проградуированные для различных сред и единиц измерения.

🎯 Области применения

LZM-25ZT 2-10 GPM — это востребованная модификация для систем, где стандартные 15-45 GPM являются избыточными. Она применяется там, где нужен контроль малого расхода (2-10 GPM) на подводящей трубе 1 дюйм:

• 🔹 Промышленные обратноосмотические системы малой производительности: в качестве основного визуального индикатора при малых объёмах пермеата, где слишком мощный ротаметр «не заметит» потока.

• 🔹 Лабораторные и исследовательские стенды: для точного и контролируемого подвода воды или реагентов с регулируемой скоростью.

• 🔹 Системы дозирования реагентов: для точного контроля и регулировки потока химических растворов при подготовке питьевой и технической воды.

• 🔹 Испытательное и стендовое оборудование: в составе измерительных систем и испытательных комплексов.

• 🔹 Химическая, пищевая и фармацевтическая промышленность: где требуется щадящее, но визуально контролируемое движение жидкостей по системе 1 дюйм.

✅ Преимущества модели LZM-25ZT (2-10 GPM)

• ✅ Уникальное соотношение «низкий расход + большая резьба 1″»: минимизирует сопротивление сети при малых расходах, обеспечивая стабильность системы.

• ✅ 2 в 1: Прецизионное измерение + плавная регулировка: встроенный игольчатый вентиль из хромированной латуни позволяет плавно изменять расход непосредственно на приборе, исключая установку отдельной запорно-регулирующей арматуры и экономя ваши средства.

• ✅ Высокая точность измерений: погрешность составляет всего ±4% от полной шкалы, что соответствует строгим требованиям профессиональной водоподготовки.

• ✅ Простота считывания: прозрачный корпус и контрастная шкала с белой подложкой обеспечивают отличную видимость поплавка при любом освещении.

• ✅ Надёжность и долговечность: все внутренние компоненты выполнены из коррозионно-стойких материалов — поплавок AISI 304/SS-304, вентиль из хромированной латуни, фитинги из ABS-пластика, уплотнения из силикона.

• ✅ Панельный монтаж: специальный вырез и стандартные размеры позволяют быстро установить прибор в панель управления. Применяются панельные крепления.

• ✅ Не требует внешнего питания: независимость от электроснабжения делает его надёжным в любых условиях.

🔬 Принцип работы

Ротаметр LZM-25ZT объединяет в себе измерительную и регулирующую функции в одном компактном приборе.

Измерение расхода: Жидкость или газ поступает снизу вверх через коническое отверстие в герметичном корпусе. Поплавок из нержавеющей стали под воздействием потока поднимается и вращается вокруг направляющей. По мере подъёма поплавка проходной зазор увеличивается, а перепад давления на нём уменьшается. Когда перепад давления уравновешивается весом поплавка, наступает равновесие — каждому положению поплавка строго соответствует определённый расход. Измеренное значение считывается визуально, путём сравнения верхнего среза поплавка с нанесённой на корпус шкалой.

Регулировка расхода: Вращая ручку игольчатого вентиля, выполненного из хромированной латуни, оператор изменяет проходное сечение на входе или выходе прибора. Это позволяет плавно уменьшать или увеличивать поток непосредственно на самом измерителе, без установки дополнительных регулирующих устройств.

🔧 Условия эксплуатации

• ❗ Строго вертикальный монтаж: ротаметр должен устанавливаться строго вертикально в разрыв трубы, направление потока — только снизу вверх. Поплавок должен свободно перемещаться.

• ❗ Чистота среды: измеряемая жидкость должна быть чистой или слабозагрязнённой, нейтральной к материалам прибора.

• ❗ Температурный режим: рабочая температура жидкости или газа может составлять от 0 до +60 °C.

• ❗ Давление: на входе для газа не должно превышать 10 бар (1,0 МПа), для воды — 6 бар (0,6 МПа).

• ❗ Потери давления: допустимые потери от установки — не более 0,01 МПа (0,1 кгс/см²).

• ❗ Снятие показаний: перпендикулярный взгляд на шкалу для исключения параллакса; считывание осуществляется по верхней кромке поплавка.

• ❗ Монтаж в панель: крепление на рамке с пластиковой гайкой через отверстие 37×46 мм, допускается использование только стандартных крепежных элементов.

❓ Часто задаваемые вопросы (FAQ)

❓ Вопрос: Для каких целей предназначена модель LZM-25ZT (2-10 GPM)?
✔️ Ответ: Это модификация популярного промышленного ротаметра, где номинальный расход намеренно занижен по сравнению со стандартным сечением 1 дюйм. Модель применяется в системах водоподготовки, где критичен контроль малых расходов (от 2 до 10 GPM), но при этом требуется штатное подключение к трубе 1 дюйм без лишних переходников. Оптимальный выбор для лабораторных стендов, станций очистки с периодическим расходом, а также дозирования реагентов в промышленности.

❓ Вопрос: В чём отличие LZM-25ZT 2-10 GPM от обычных ротаметров и что означает буква ‘Т’ в названии?
✔️ Ответ: Главное отличие — наличие встроенного регулировочного вентиля (клапана, регулятора потока). В названии серии LZM-ZT ‘Т’ означает наличие регулировочного вентиля, позволяющего плавно настраивать расход, в отличие от моделей без регулировки. LZM-25ZT позволяет не только измерять, но и плавно настраивать расход прямо на приборе, без установки отдельной запорной арматуры в систему, что экономит ваши средства.

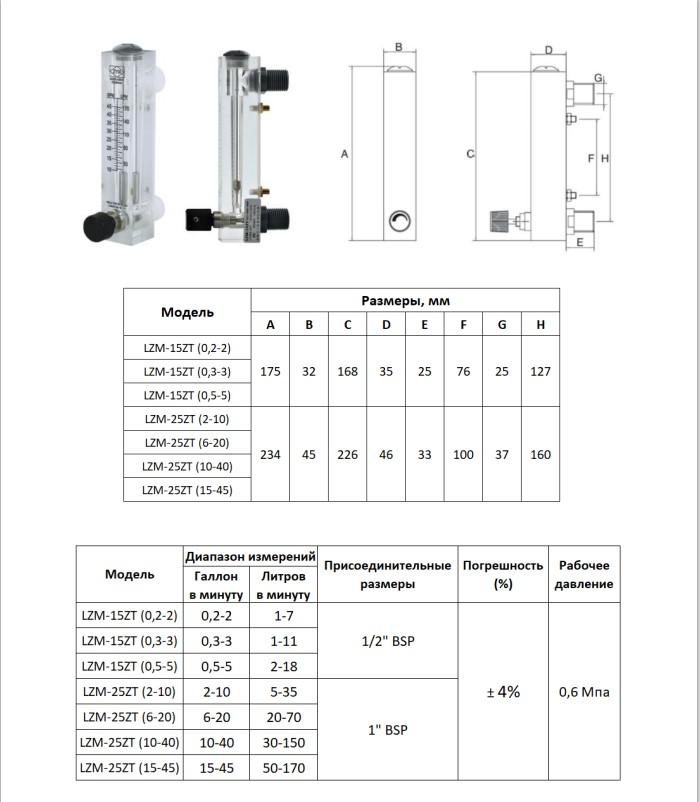

❓ Вопрос: Каковы диапазоны измерений для воды и воздуха у LZM-25ZT?
✔️ Ответ: LZM-25ZT — это обозначение типоразмера корпуса. Наиболее востребованная модификация для малых расходов имеет следующие параметры:

• Жидкость (вода): 2-10 GPM / 10-35 л/мин.

• Газ (воздух): 4-14 Nm³/ч.

❓ Вопрос: Какая присоединительная резьба у ротаметра LZM-25ZT?
✔️ Ответ: Присоединительная резьба для LZM-25ZT — 1″ наружная (ZG 1″ / G 1″). Это стандарт для подключения к трубопроводам DN25. Фитинги выполнены из ABS пластика. Адаптеры в комплект не входят, но приобрести их легко.

❓ Вопрос: Как правильно считывать показания с ротаметра?
✔️ Ответ: Расход определяется по верхнему срезу поплавка. Смотреть следует строго перпендикулярно шкале (приборной панели), чтобы исключить ошибку параллакса.

❓ Вопрос: Из каких материалов изготовлен LZM-25ZT?
✔️ Ответ: Корпус — из полиакрилового пластика (ударопрочный акрил), вентиль и игла — из хромированной латуни, фитинги — из ABS пластика, поплавок — из нержавеющей стали AISI 304, уплотнительные кольца — из силикона.

❓ Вопрос: Можно ли использовать LZM-25ZT для газа (воздуха)?
✔️ Ответ: Да, это универсальный прибор. Он поставляется с двойной шкалой, проградуированной как для воды, так и для воздуха. Конструктивной особенностью является наличие регулировочного вентиля, позволяющего оператору плавно изменять расход воздуха непосредственно на измерительном приборе. В спецификации расход воздуха/газа в указанной версии составляет до 14 м³/ч.
