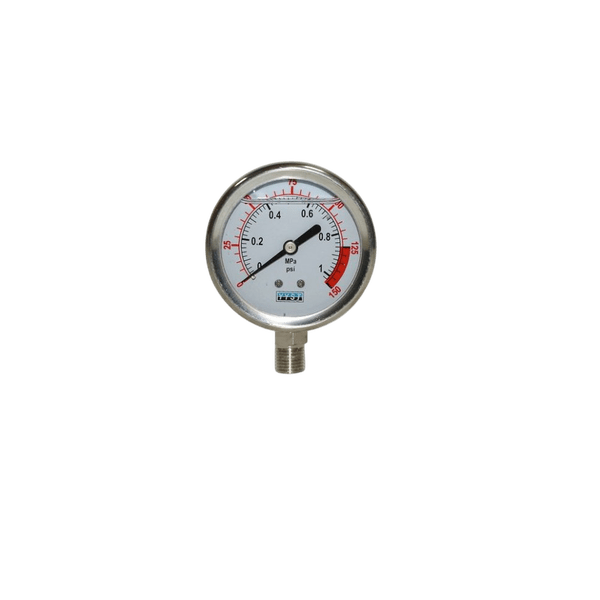

Манометр радиальный жидконаполненный, 150 psi, резьба ¼»

Описание

Манометр радиальный жидконаполненный 150 psi (10.5 бар) с резьбой 1/4″ — для воды, масла, воздуха и гидравлики

Надёжный контроль давления с нижним подключением и антивибрационной заливкой глицерином

Радиальный жидкостный манометр 150 psi (≈10.5 бар) с присоединительной резьбой ¼ дюйма — это классический измерительный прибор с нижним расположением штуцера. Благодаря глицериновому заполнению он идеально подходит для систем, где присутствуют вибрации, пульсации давления и гидроудары. Стрелка движется плавно, без дрожания, а механизм защищён от коррозии и преждевременного износа.

Радиальная конструкция (штуцер снизу) позволяет легко вкручивать манометр непосредственно в резьбовой порт оборудования — компрессора, насоса, редуктора, гидрораспределителя — без дополнительных кронштейнов или панелей.

Области применения

• ✅ Пневматические компрессоры и ресиверы (бытовые и промышленные)

• ✅ Насосные станции водоснабжения (контроль давления на выходе)

• ✅ Гидравлические системы (прессы, домкраты, маслостанции)

• ✅ Фильтрационные установки и системы водоподготовки

• ✅ Редукторы давления и регуляторы расхода газа

• ✅ Технологические трубопроводы с водой, маслом, воздухом

Особенности радиальной конструкции

Чем радиальный манометр отличается от осевого?
У радиального манометра штуцер расположен снизу (по оси 6 часов), перпендикулярно циферблату. Это классическое решение для вворачивания непосредственно в резьбовую бобышку оборудования. Осевой манометр имеет штуцер сзади — он предназначен для панельного монтажа.

Преимущества радиального исполнения:

• Простая установка — вкручивается как болт, без дополнительных скоб

• Компактность — не выступает за габариты оборудования

• Удобно для замены — стандартное расположение на большинстве компрессоров и насосов

• Надёжное соединение — нагрузка на резьбу распределяется равномерно

Почему жидконаполненный радиальный манометр лучше «сухого»?

Преимущества данной модели

1. Антивибрационная защита
   Глицериновое наполнение эффективно гасит пульсации давления от поршневых компрессоров, шестерёнчатых насосов. Срок службы механизма увеличивается в 3–5 раз.

2. Надёжность в сложных условиях
   Корпус IP65 (пыле- и брызгозащита) позволяет использовать манометр в цехах, мастерских, на улице под навесом.

3. Универсальная резьба 1/4″
   Самый распространённый размер — подходит к большинству компрессоров, насосов, редукторов, фитингов.

4. Чёткая шкала
   Двойная градуировка (psi / бар) на большинстве моделей. Антибликовое стекло обеспечивает хорошую видимость.

5. Радиальное подключение — максимальная совместимость
   Манометр можно вкрутить непосредственно в резьбовой порт, не используя переходников и кронштейнов.

Как правильно выбрать радиальный манометр 150 psi?

Правило рабочего диапазона:
Постоянное рабочее давление системы должно составлять 50–75% от максимальной шкалы (75–112 psi для модели 150 psi). Пиковые нагрузки допустимы до 100% (150 psi).

Проверьте среду:

• Вода, воздух, минеральные масла — подходит стандартный латунный механизм.

• Агрессивные жидкости (кислоты, щёлочи) — требуется манометр с нержавеющим механизмом.

Температура:
Глицерин густеет при −20 °C. Для холодных помещений или уличной установки заказывайте манометр с силиконовым наполнителем.

Резьба:
Уточните, какая резьба в вашей системе: G 1/4″ (цилиндрическая, европейская), 1/4″ NPT (коническая, американская) или M14×1.5 (метрическая). Они не полностью взаимозаменяемы.

Инструкция по монтажу

1. Подготовьте систему — сбросьте давление, перекройте подачу рабочей среды.

2. Наверните манометр — вкрутите его в резьбовой порт рукой до упора, затем доверните ключом за шестигранник штуцера. Не беритесь за корпус! Момент затяжки — не более 10–12 Н·м.

3. Уплотните резьбу — используйте ленту ФУМ или сантехнический лён (для конической резьбы NPT уплотнение не требуется).

4. Ориентируйте циферблат — в процессе затяжки можно немного повернуть корпус (обычно допускается ±3°), чтобы шкала была расположена удобно.

5. Медленно подайте давление — откройте кран и проверьте герметичность соединений.

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли использовать радиальный манометр 150 psi для измерения давления в шинах или баллонах?
Ответ: Если у вас есть переходник с 1/4″ на ниппель — да. Но для таких целей обычно используют специальные шинные манометры (компактнее). Для технических газов (азот, воздух) — подходит.

Вопрос: Чем отличается радиальный манометр от осевого при монтаже на компрессор?
Ответ: Большинство бытовых и полупрофессиональных компрессоров имеют резьбовой порт снизу или сбоку. Радиальный манометр вкручивается прямо туда и торчит вверх или в сторону. Осевой потребовал бы панель или кронштейн.

Вопрос: Почему стрелка может не возвращаться к нулю?
Ответ: Это признак износа или деформации трубчатой пружины. Причина — частые перегрузки или механический удар. Такой манометр нужно заменить.

Вопрос: Как часто нужно проверять точность манометра?
Ответ: Для большинства промышленных и бытовых задач — раз в год. Для критических систем (например, в котельных) — раз в полгода, с обязательной поверкой в аккредитованной лаборатории.
