Манометр осевой жидконаполненный, 150 psi, резьба ¼»

Описание

Манометр осевой жидконаполненный 150 psi (10.5 бар) с резьбой 1/4″ — для воды, масла, воздуха

Компактный надёжный измеритель давления с антивибрационной заливкой глицерином.

Осевой жидконаполненный манометр 150 psi (эквивалент ~10.5 бар) с присоединительной резьбой ¼ дюйма — профессиональное решение для систем, где требуется точный контроль давления в условиях пульсаций, вибраций и агрессивных сред. Благодаря глицериновому заполнению корпуса, стрелка работает плавно, без «дрожания», а механизм защищён от коррозии и преждевременного износа.

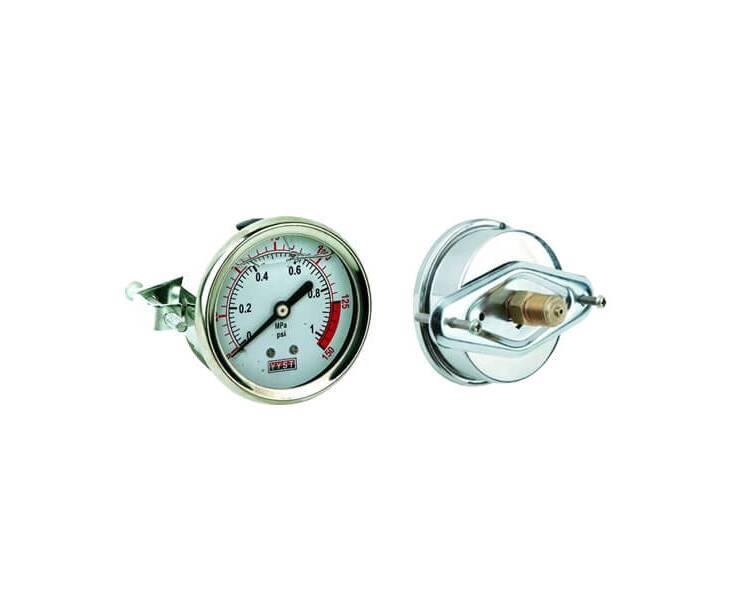

Особенности конструкции (осевое расположение штуцера)

Ключевая особенность модели — осевое (радиальное) подключение. Резьбовой штуцер расположен с тыльной стороны корпуса под углом 90° к циферблату. Это позволяет монтировать манометр на панелях, щитах, компрессорах или насосах вплотную к поверхности, экономя место и упрощая считывание показаний.

Где применяется?

• ✅ Гидравлические системы (станки, прессы, гидрораспределители)

• ✅ Пневмолинии компрессоров и ресиверов

• ✅ Фильтрационные установки и системы водоочистки

• ✅ Насосные станции (в т.ч. с частотным регулированием)

• ✅ Маслостанции промышленного оборудования

• ✅ Технологические трубопроводы с жидкими и газообразными средами, нейтральными к медным сплавам

Основные преимущества

1. Антивибрационная защита
   Жидкостное наполнение (глицерин) гасит пульсации давления, вызванные работой поршневых насосов или компрессоров. Срок службы механизма увеличивается в 3–5 раз по сравнению с «сухими» аналогами.

2. Чёткие показания даже в темноте
   Контрастная шкала (чёрные деления на белом фоне), покрытая антибликовым стеклом. Некоторые версии имеют двойную шкалу: psi / бар.

3. Осевое подключение – удобный монтаж
   Штуцер направлен назад, поэтому прибор крепится на панель через скобу или во фланцевый вырез, не выступая за габариты оборудования.

4. Защита от конденсата и грязи
   Корпус герметичен (IP65) – можно использовать во влажных помещениях или на улице под навесом.

5. Простая установка и замена
   Резьба 1/4″ – самый распространённый стандарт для манометров в промышленности и бытовой технике.

Как правильно выбрать осевой манометр 150 psi?

Обратите внимание на три момента:

• Рабочее давление: постоянная нагрузка не должна превышать 75% от шкалы (≈110 psi). Пиковые броски – до 100% (150 psi).

• Среда: для воды, воздуха, масел, гидравлических жидкостей на нефтяной основе подходит стандартный латунный механизм. Для агрессивных сред (кислоты, щёлочи) – требуется манометр из нержавейки (уточняйте).

• Температура: глицерин сохраняет свойства до -20°C. Для холодных условий используйте силиконовый наполнитель (опция).

Инструкция по монтажу (кратко)

1. Перекройте систему и сбросьте давление.

2. Наверните манометр на штуцер с помощью гаечного ключа за шестигранник (не за корпус!). Момент затяжки – не более 10 Н·м.

3. Ориентируйте циферблат удобно для чтения. Допускается поворот корпуса относительно штуцера ±3°.

4. При монтаже на панели используйте П-образную скобу или фланцевое кольцо (в комплекте поставки уточняйте).

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли использовать жидкостный манометр с вертикальным расположением (осевым) для измерения давления воздуха в компрессоре?
Ответ: Да, если воздух не содержит агрессивных примесей (аммиак, хлор). Глицериновый манометр отлично работает в пневмолиниях с частыми циклами включения/выключения.

Вопрос: Чем отличаются резьбы 1/4″ BSP (G1/4) и 1/4″ NPT?
Ответ: У BSP параллельная цилиндрическая резьба, у NPT – коническая. Они не полностью взаимозаменяемы. Уточняйте, какой стандарт в вашей системе. В описании указана G1/4″ (европейская), возможна поставка с NPT по требованию.

Вопрос: Почему стрелка немного колеблется?
Ответ: При слишком интенсивных пульсациях (более 25 Гц) даже жидкостное наполнение может не полностью гасить вибрации. Установите демпфер (дроссельную шайбу) перед манометром.
